设计施工单位：新天第装饰

项目地址：润锦•如园

项目类型：跃层

主案设计师：尹航/梁张培

所属店面：陶瓷城旗舰店

项目经理：邹刚

工程监理：马伟杰

主材专员：庞晓雨

设计风格：法式风格

客服电话：0311-85822160

施工进度：水电验收

一、水电验收

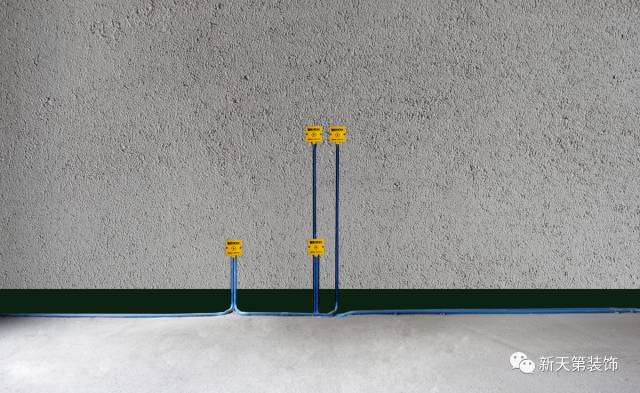

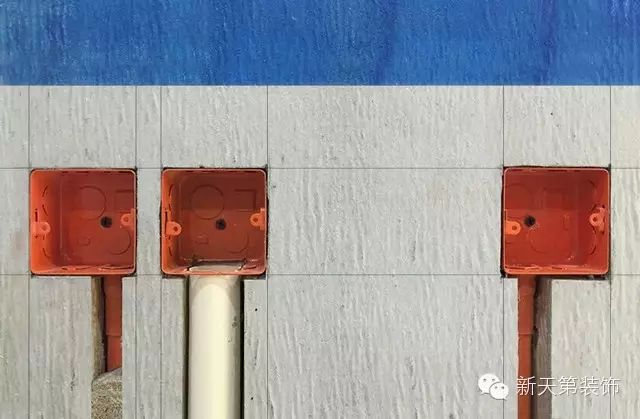

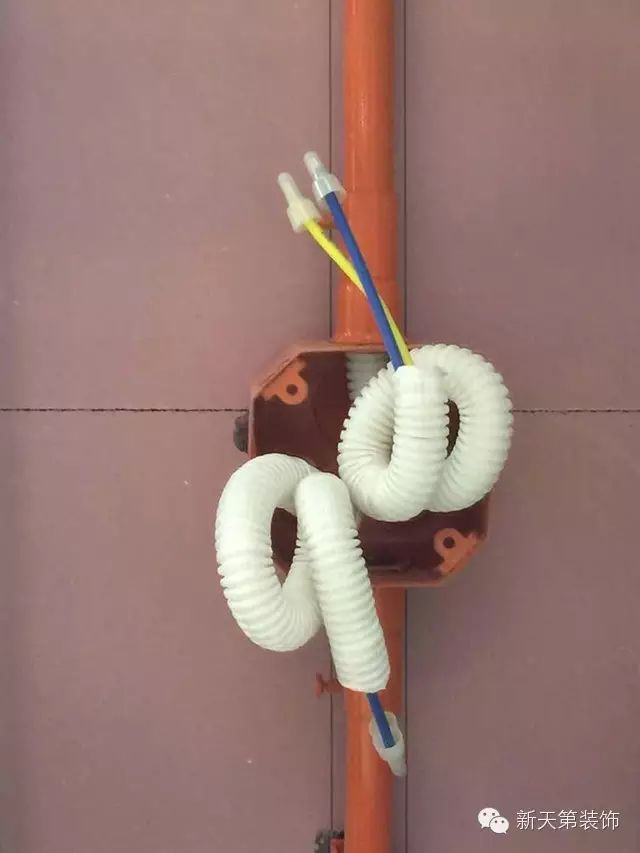

▲线管由公司统配家装专用PVC抗阻燃穿线管，规范要求，单管穿线不得超过三根，所有线头用压线帽压封，所有内线盒高度必须统一且平行方正，线盒口使用专用封堵板扣封。内线盒与穿线管用锁母安装牢固。

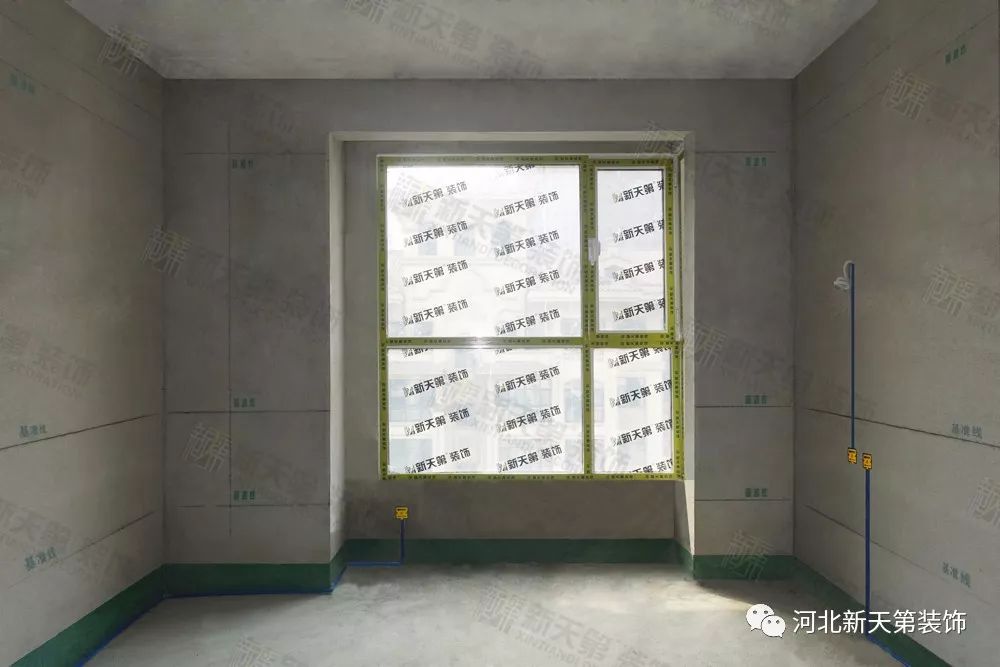

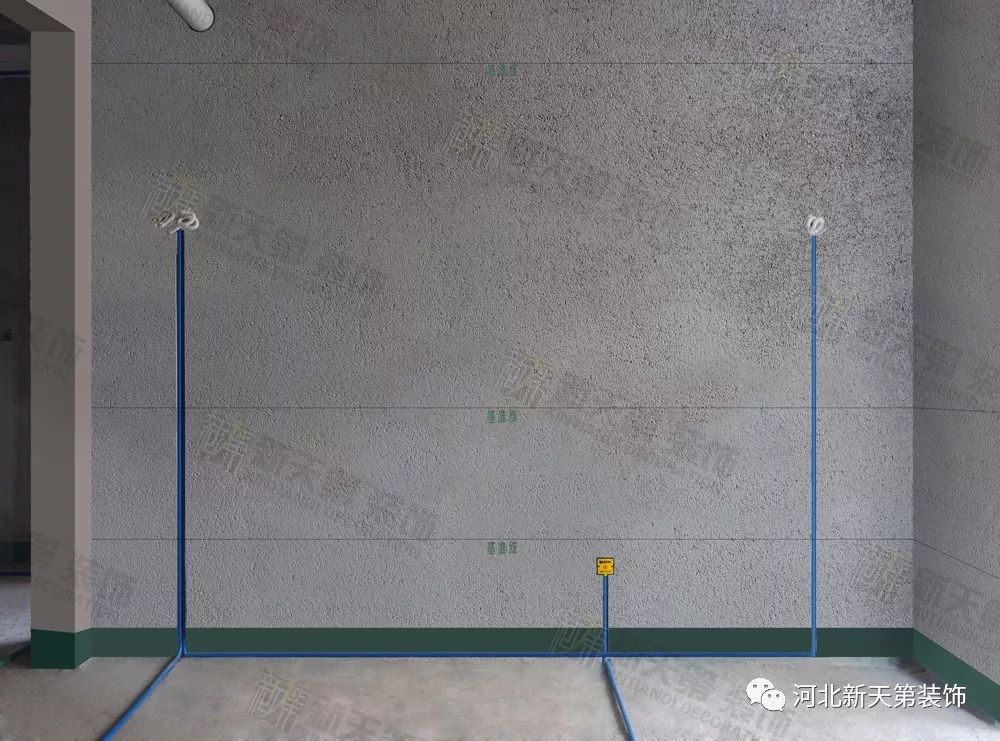

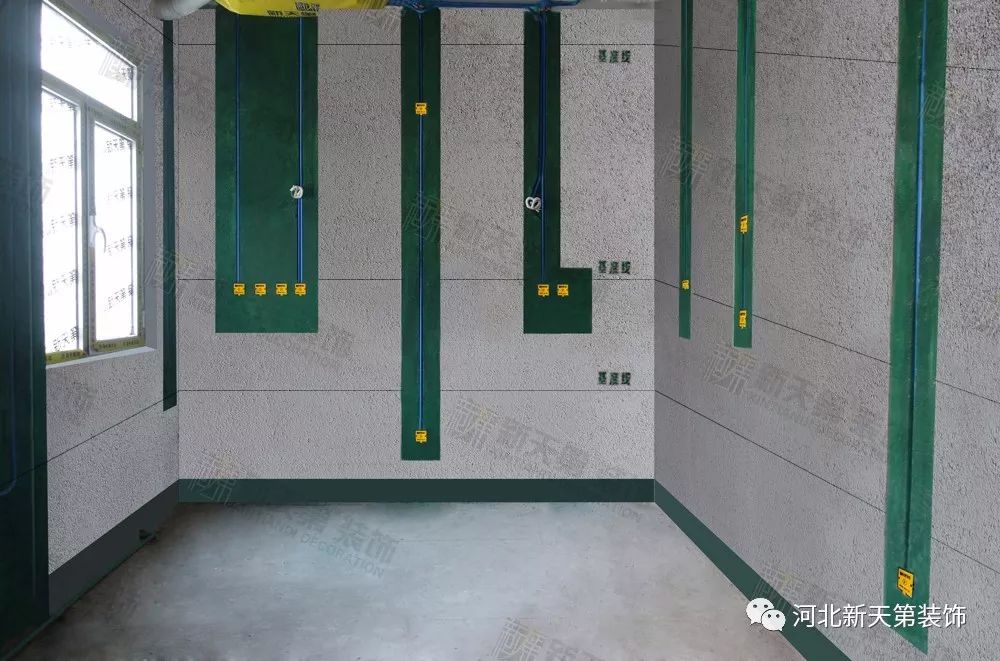

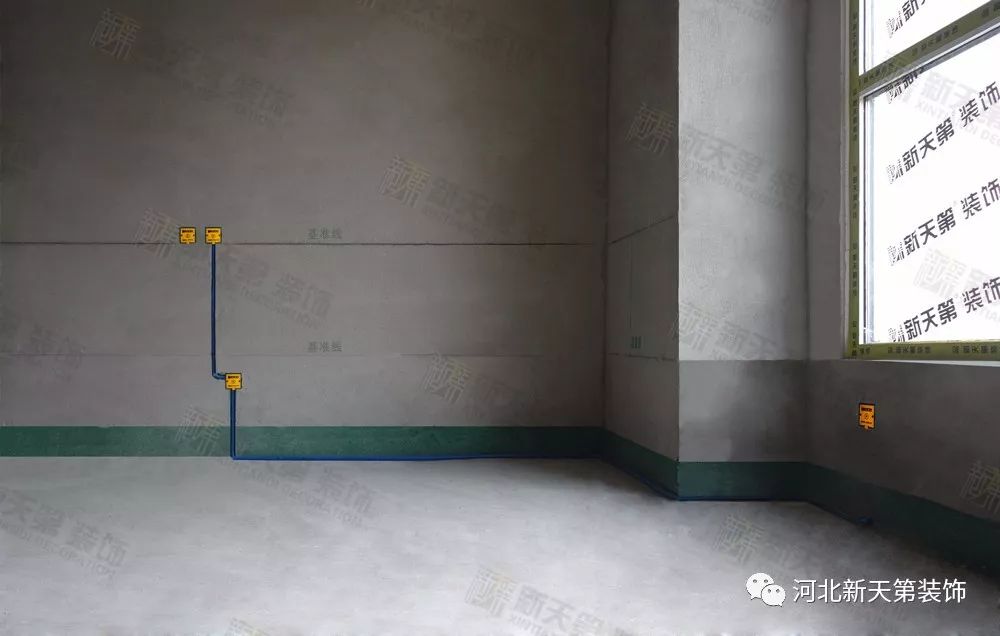

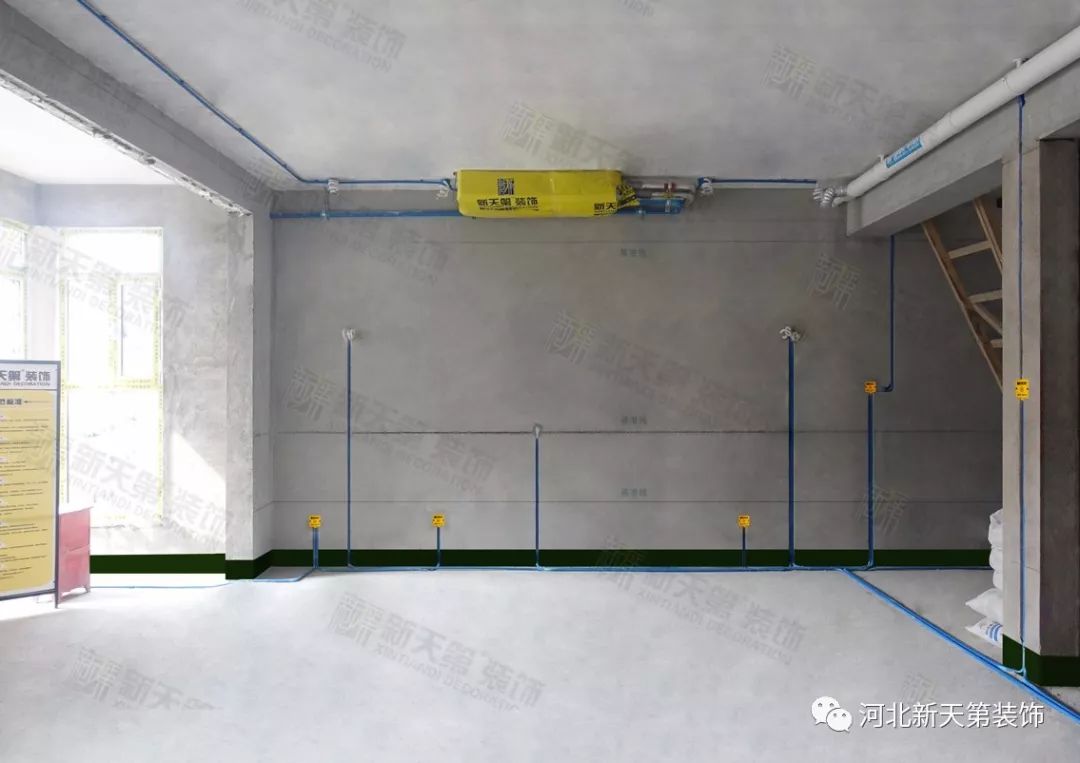

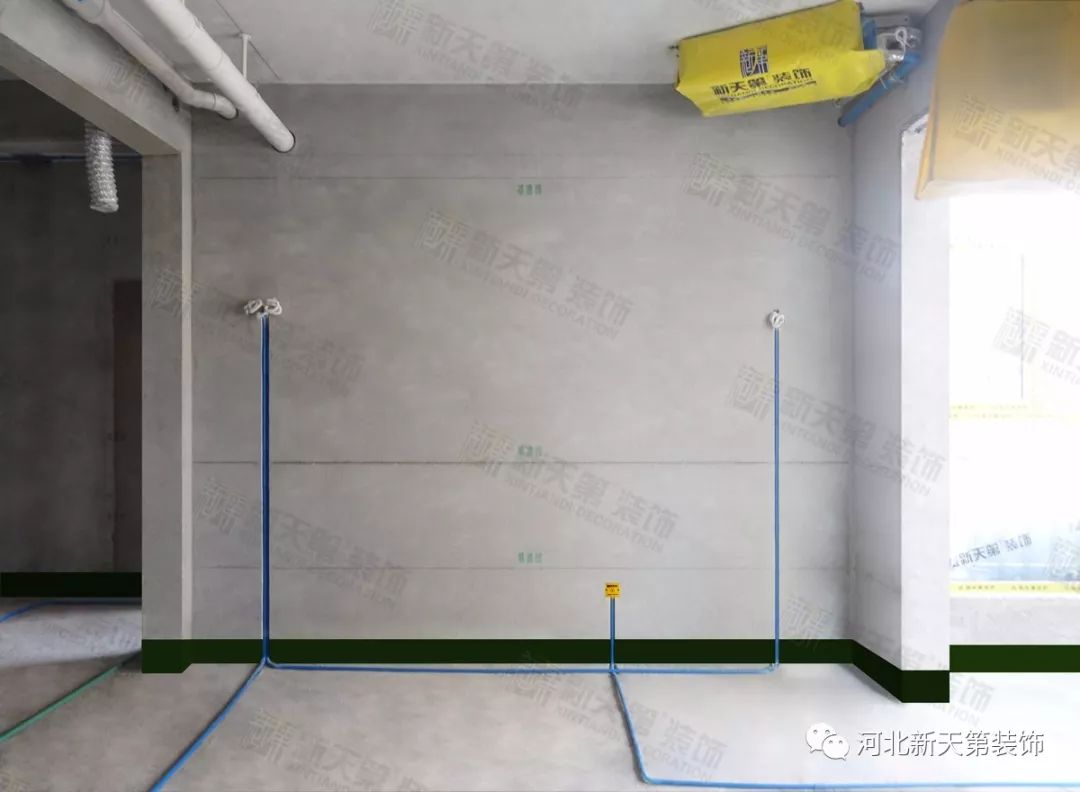

▲电路改造施工前，先弹线后施工，按规范标准横平、竖直开槽施工。

▲ 所有临时开关均安装公司统配的临时开关，内线盒处加专用封堵板，避免造成盒内进灰尘。

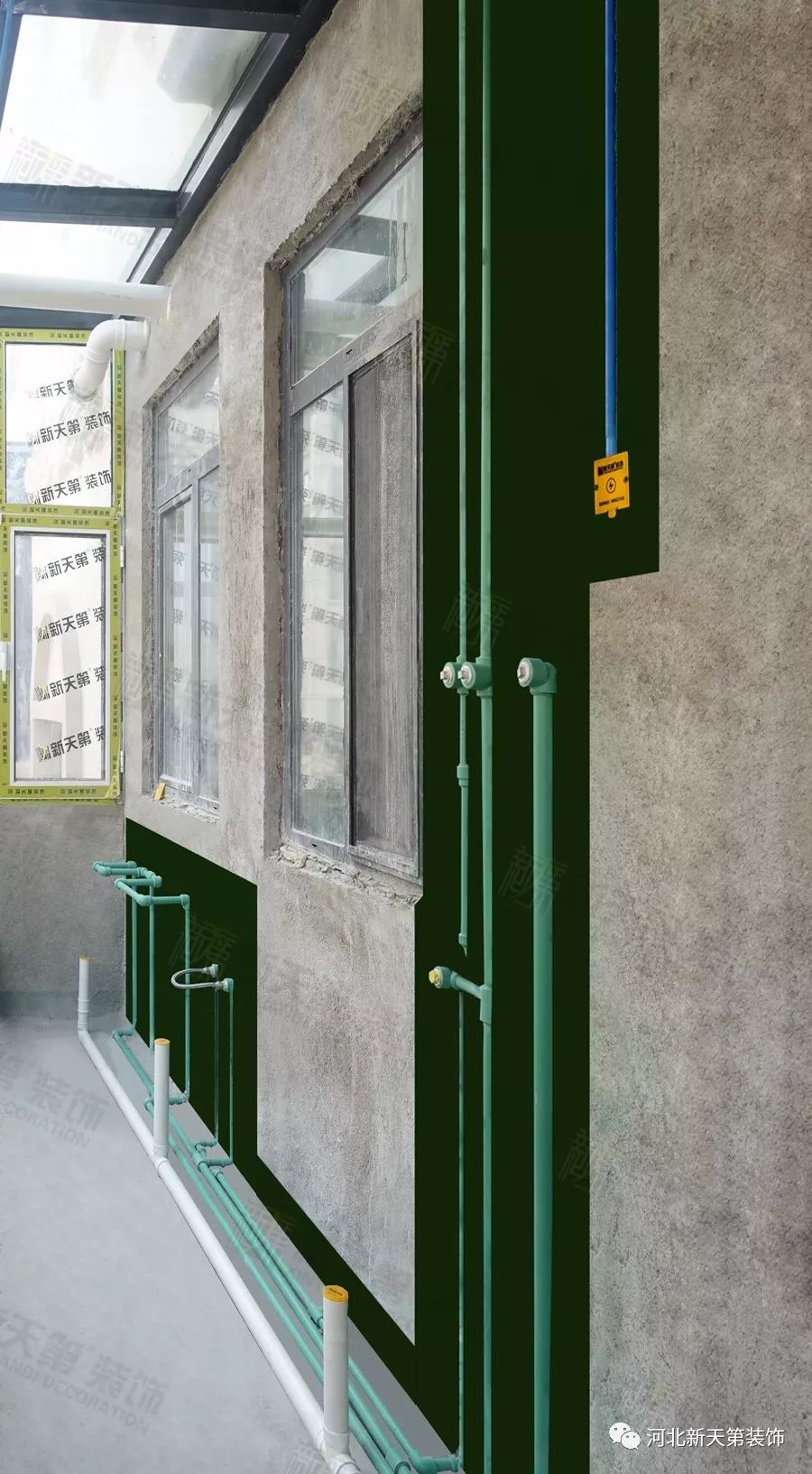

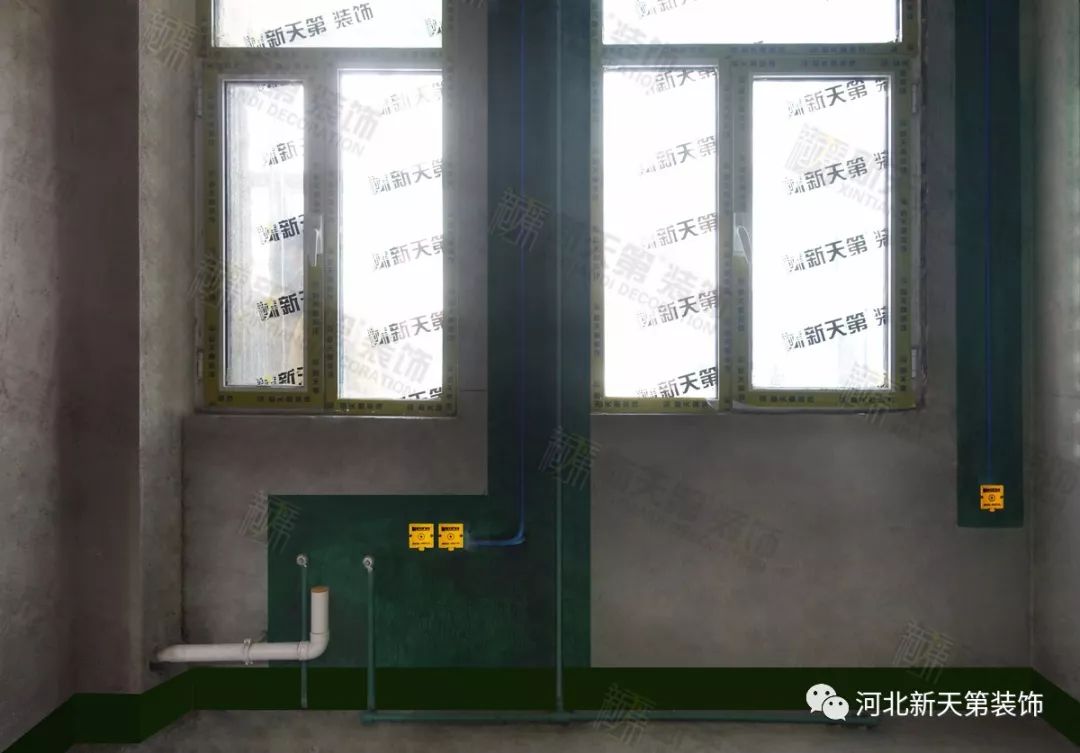

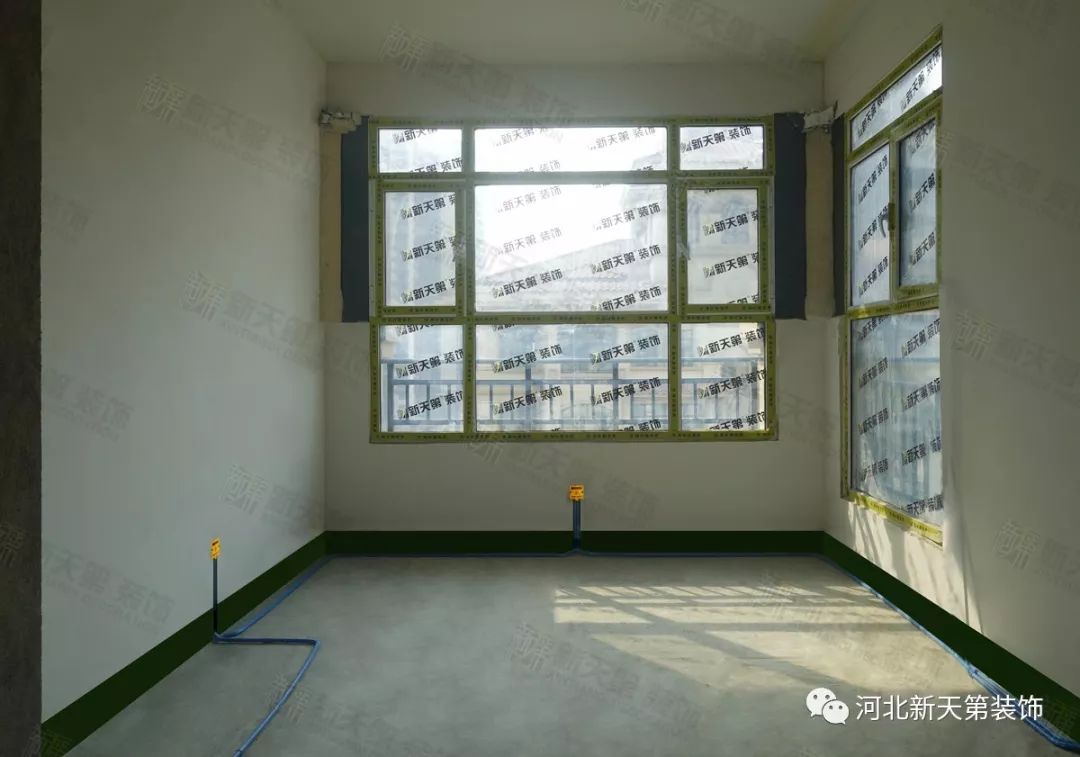

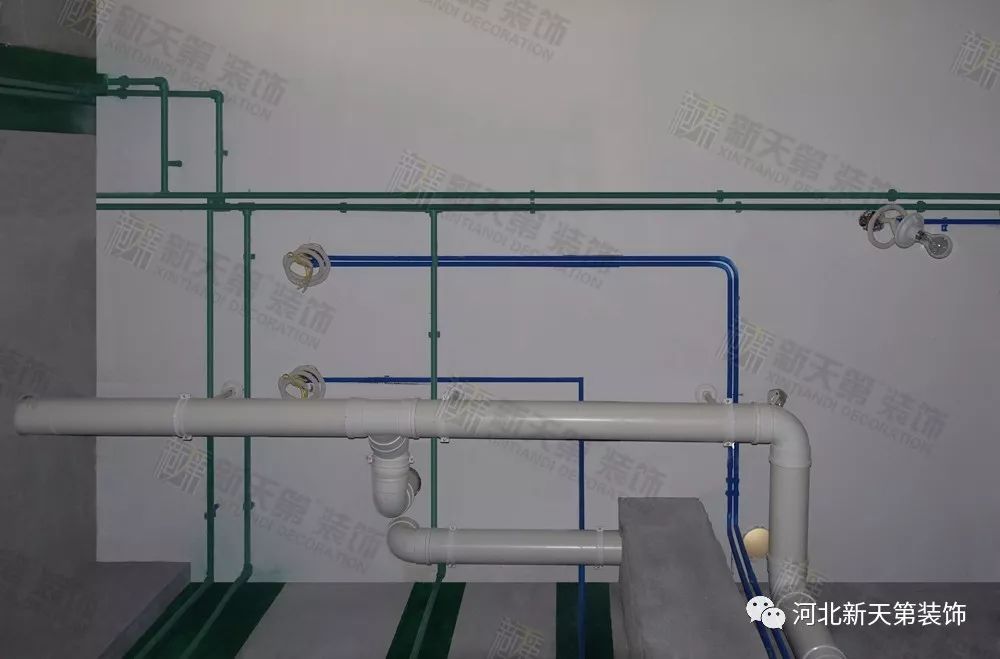

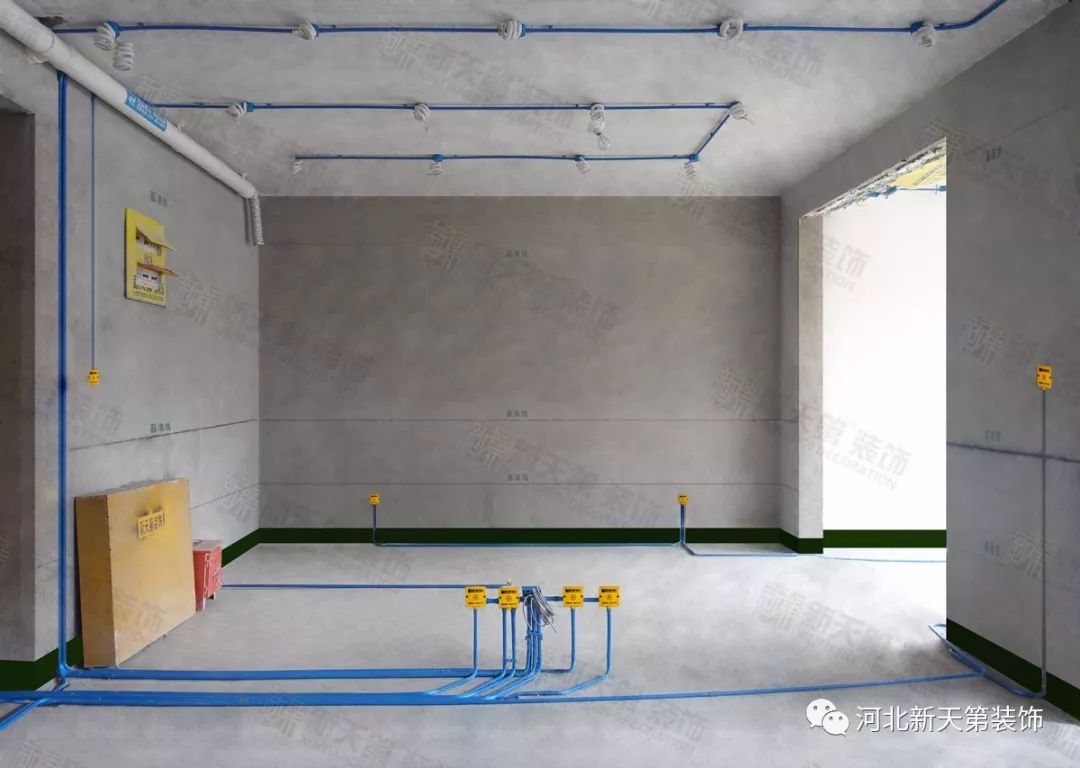

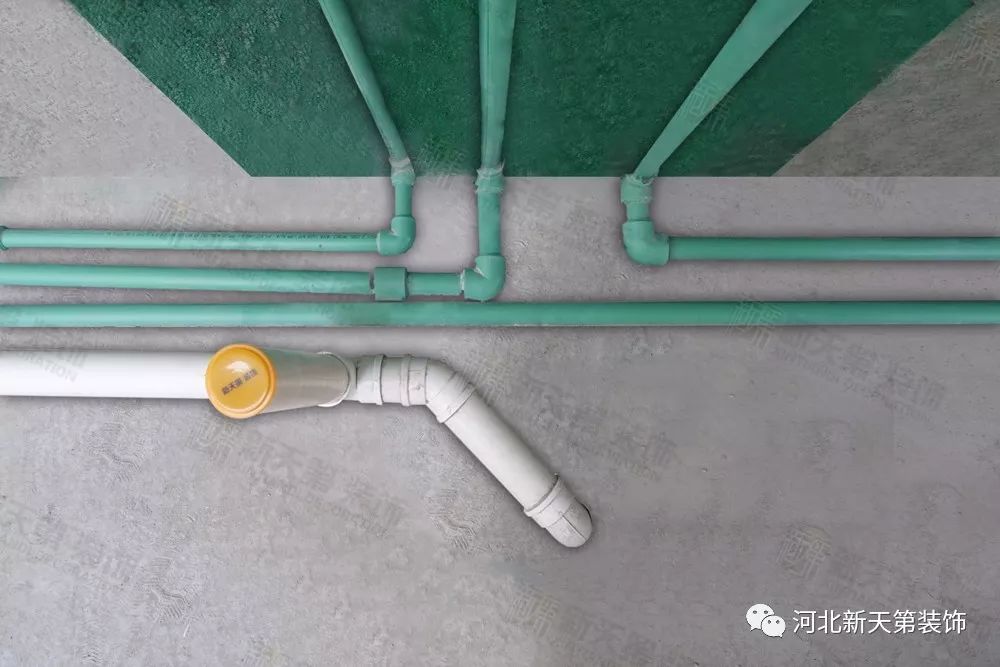

▲水路线管从顶面布置，便于维修查看，施工规范要求，根据设计要求，先弹线后施工，开槽宽度与管体相符。

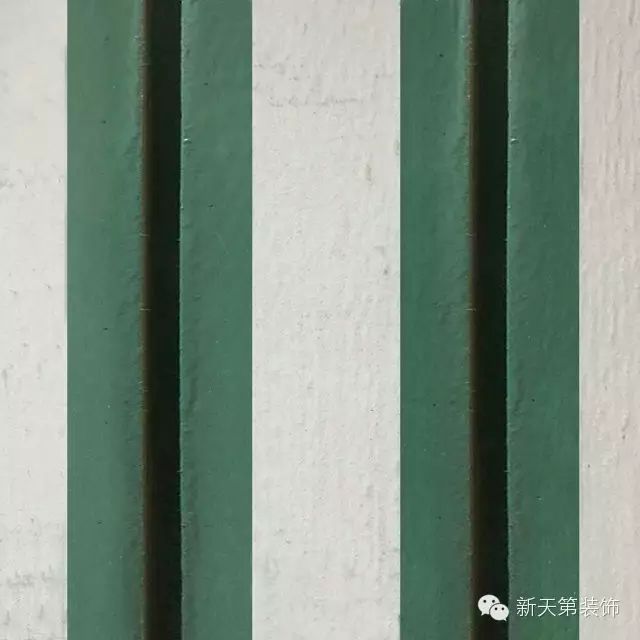

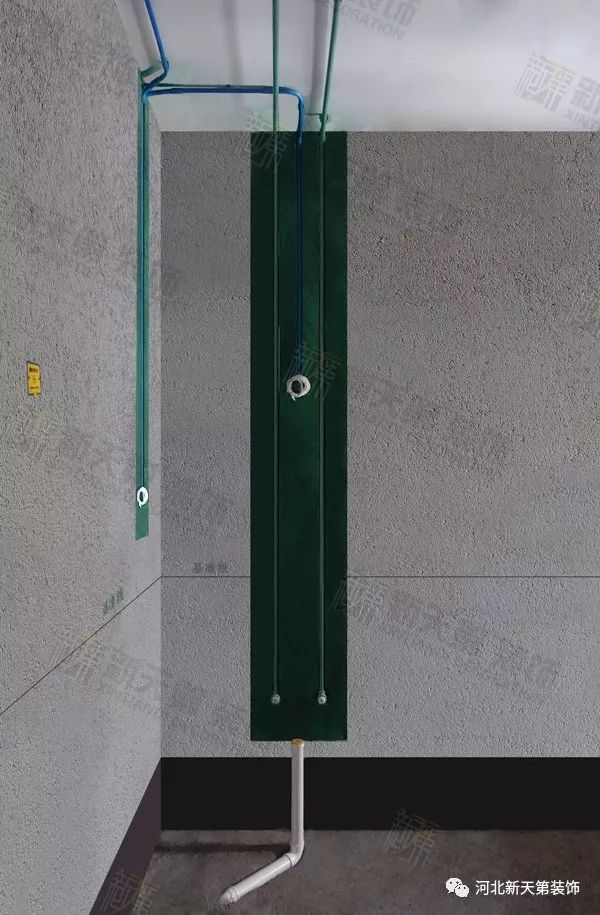

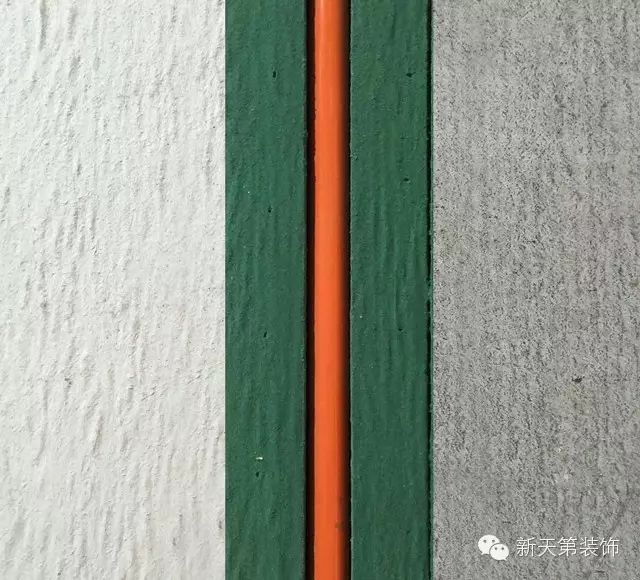

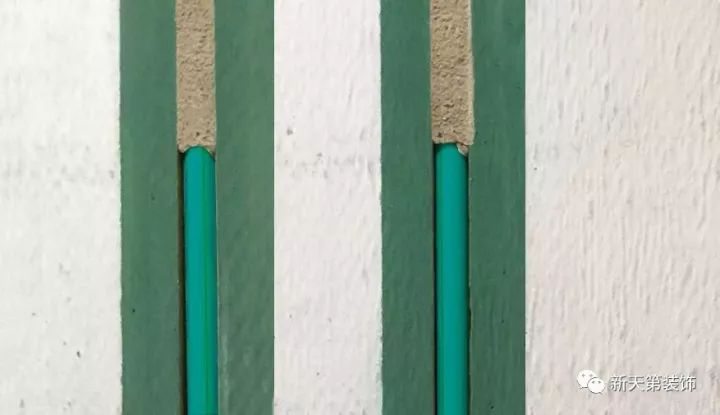

▲ 卫生间墙体布管开槽处涂刷防水涂料，槽外两侧刷5cm，避免造成槽内出现渗水。

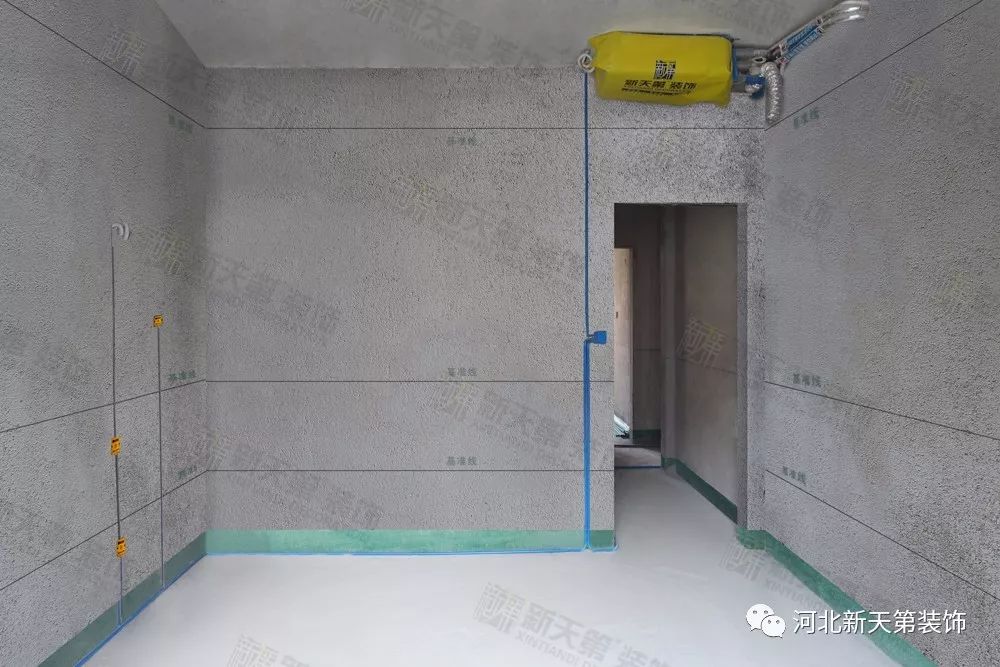

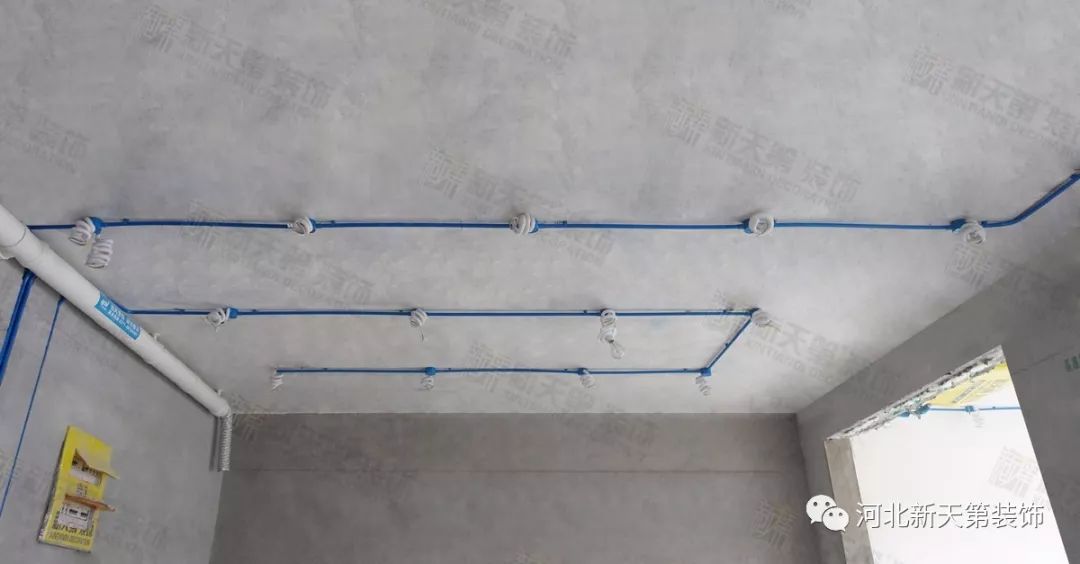

▲卫生间电管路从顶上布置，即安全又便于维修查看，地面布管因潮湿过大，易出现短路等安全隐患，一旦出现维修，不易查找且维修成本也会增大。

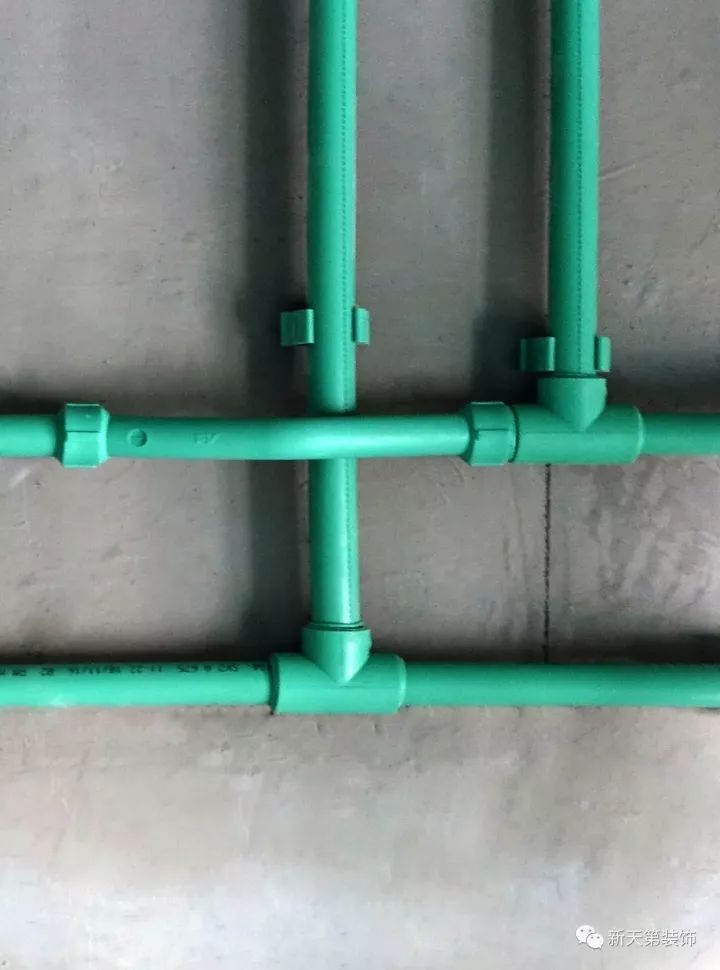

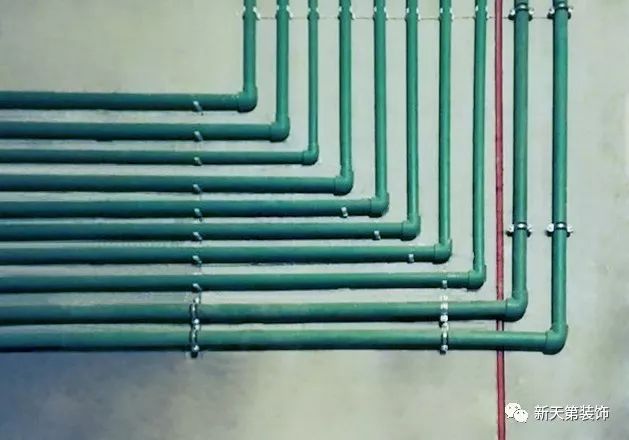

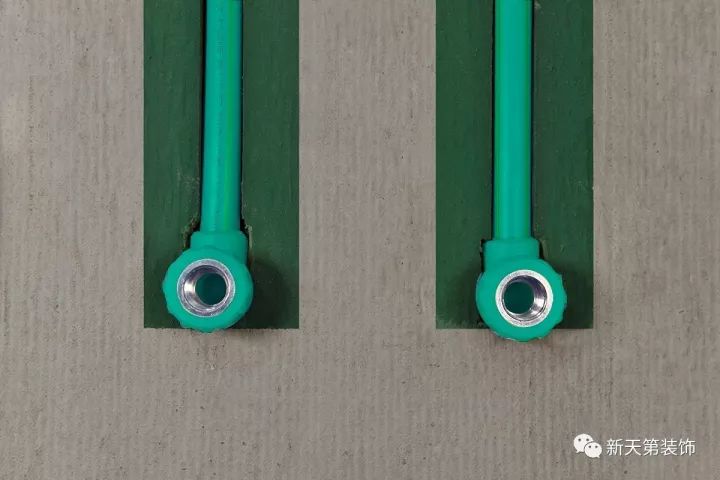

▲新天第采用欧标芬驰环保材料。规范要求：横平，竖直，沿线布管，冷、热水管平行间距15cm，左热，右冷，内丝弯头使用专用封堵堵实，避免造成泡水事故。

二、新天第装饰6AS+欧标工程施工规范标准化

　　新天第装饰做行业规范标准的典范，让您走进新天第，了解新天第，体验新天第施工现场真正的规范和标准。

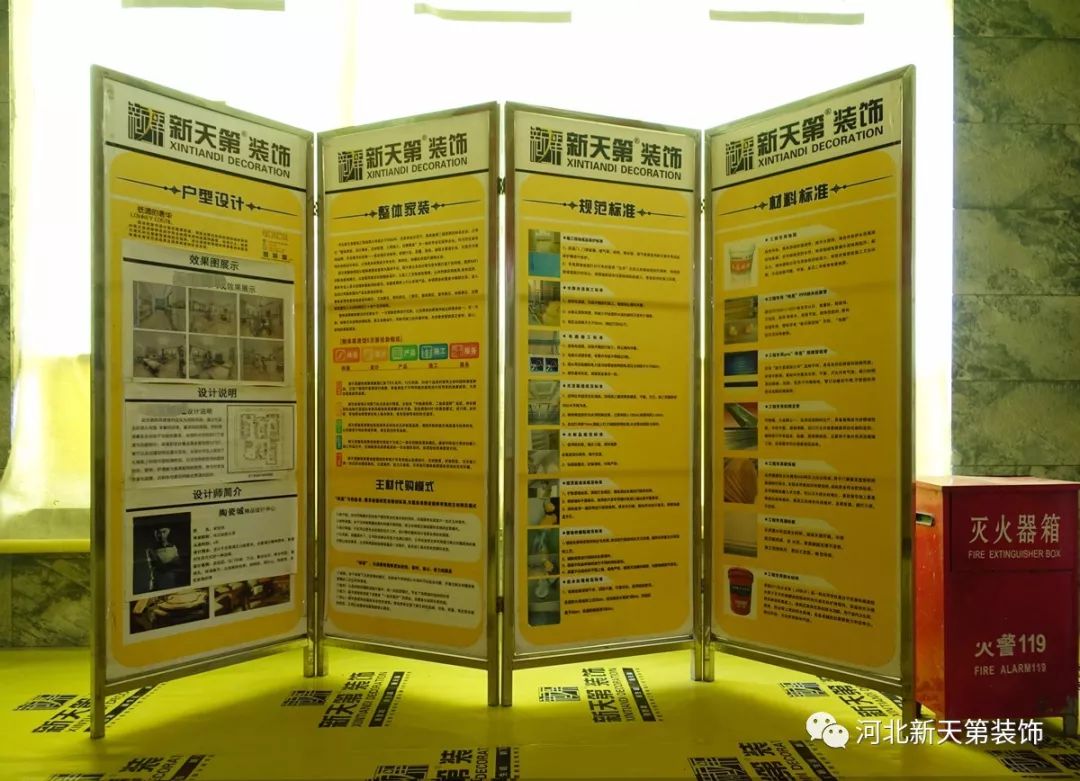

▲ 新天第使用统一展示架，展示架详细填写公司简介、施工规范标准、材料说明、整体流程、设计理念、效果图、平面布置图、各负责人的联系电话及客服电话，业主一目了然。

6AS+欧标新材料、新工艺展示——电路改造工程

电路改造工程是隐蔽工程中重要的一项，电路改造分为强电系统和弱电系统。首先是材料的选择，什么样的材料符合国标标准，什么样的工艺符合国标规范，什么样的验收符合国标标准？

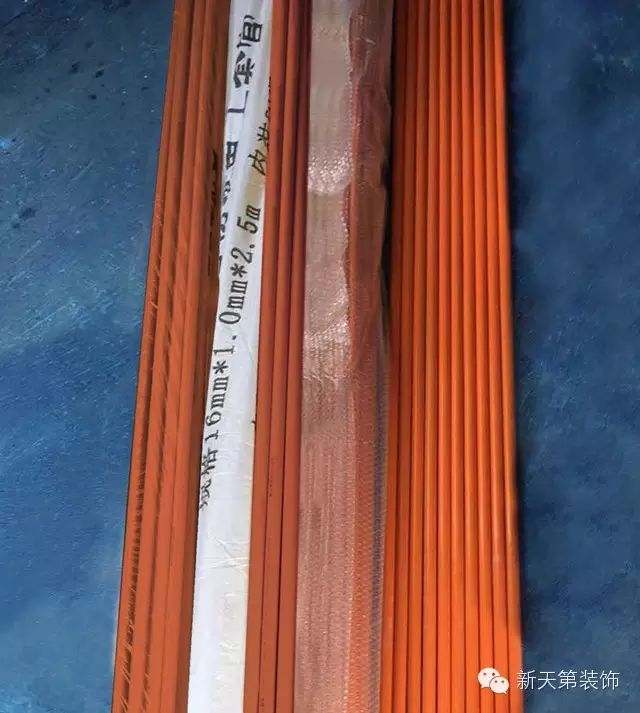

一、金属涂膜穿线管

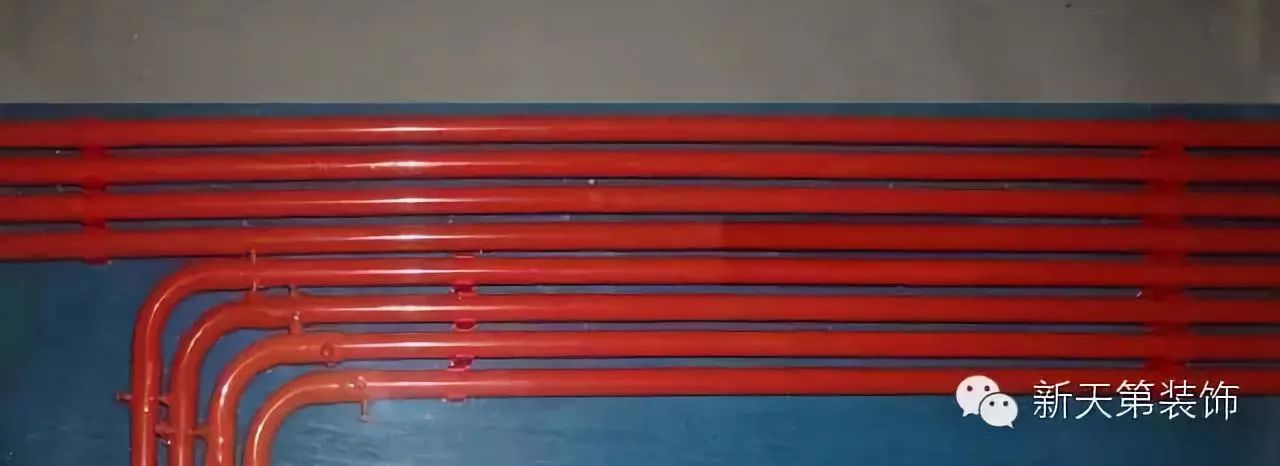

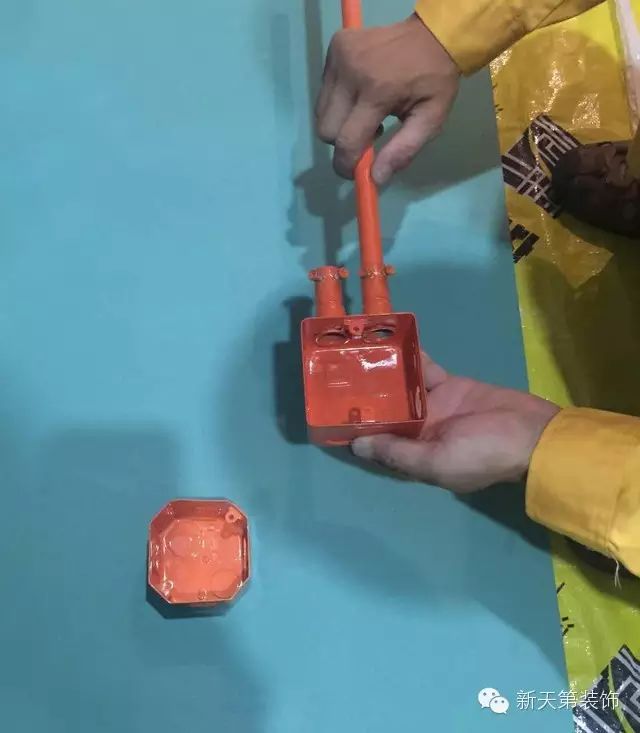

1、新天第装饰多年来一直以环保、安全、质量、诚信服务作为企业生存发展之本，线路改造我们采用金属涂膜穿线管，是家装电路改造的首选材料，其优点：有较强的防火性、阻燃性、防腐性、耐压性。新天第装饰在金属镀锌管的管体上又进行了涂膜工艺处理，大大的增强了管体的防腐性，金属涂膜管配套配件齐全，内线盒、直接、弯头、锁母、管卡等整套产品使我们电路工程更加安全。

2、金属涂膜管

后期管体受压不会出现变形、错位、死弯等现象，维修时容易换线，所以金属涂膜管是我们装修中电路改造首选安全、放心的材料。而一些小公司用的非标PVC穿线管，稍有外力或受压就会有变形、弯曲、错位、死折、维修时根本无法换线，阻燃性能差，稍有受热就会产生变形、燃烧，后患无穷。

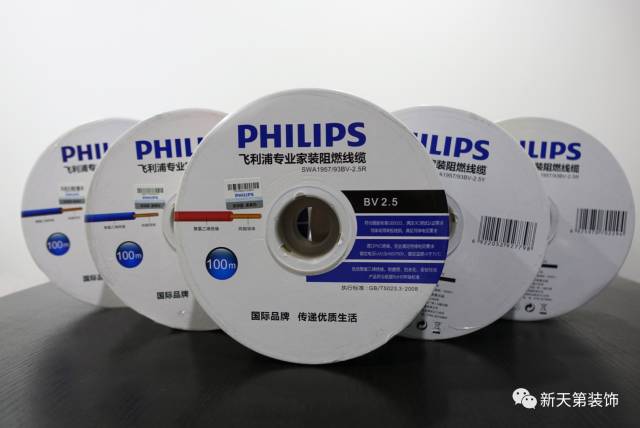

二、国标塑铜电线（强电）

1、新天第装饰专用强电系列电线,均通过国际强制性产品CCC认证和ISO9001:2000质量体系认证，塑铜线表皮及铜芯各项指标规范均优于国标标准。其规格2.5m㎡、4m㎡、6m㎡，通过国家质量检测，有正规的合格证、检测报告。

2、一些小公司违反国家安全规定，仍然使用严格禁止的护套线、1.5㎡塑铜线及单股花线，这些材料线径比较细、成本低，稍超负荷就容易出现连线、起火，时刻危害着我们的安全，所以提醒广大业主选择装饰公司必须引起注意，先了解它的材料后再做出选择，再加之一些公司工艺上粗制滥造，您的爱家在表面上看很华丽，孰不知家里隐藏着一颗隐形炸弹，时刻都有可能爆发。

三、弱电系列缆线

随着现代化网络的不断发展，智能化产品多元化的普及，我们的现代化装修首先要考虑到未来30年——50年的智能需求，这就要看一个企业有没有高瞻远瞩、放眼未来的战略眼光。而新天第装饰对弱电系统特别做了长远规划，选用极为超强的现代化最新型材料——飞利浦系列产品，让您的装修永无遗憾。

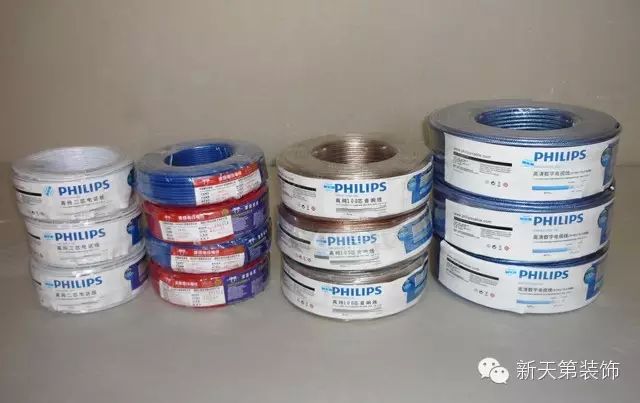

飞利浦弱电系列的几大优点

1、网络线

高速6类网络线——采用业界最好的进口PE料，具有强大网线设计能力，保持最优的带宽和速度，6类网线达到1000兆。

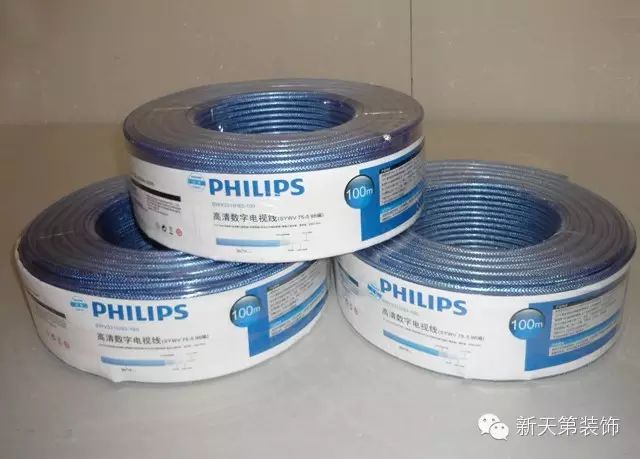

2、电视线

双屏蔽——100%铝箔和聚酯膜屏蔽层，外加高密度金属编制屏蔽，全面隔离杂波干扰。

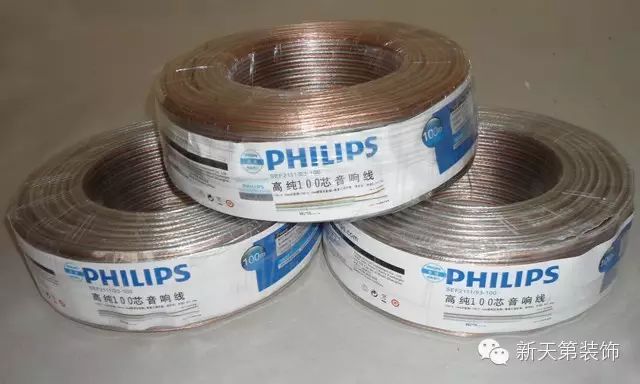

3、音响线

高性能、低衰减。低阴抗，支持语言和数据高速传输。

四、飞利浦弱电系统线缆，国际品质符合欧洲ROHS环境保护质量要求，不含铝、汞、镉、多溴联和多溴联苯醚等有害物质，有效保护人体健康，各种性能指标测试均优于国内同企业要求。所以新天第装饰选择飞利浦，让我们的业主使用更安全、更清晰、更适应未来网络发展的放心材料。选用国际化品牌飞利浦弱点系列产品，您不再为网络功能不够用而犯愁，让您无后顾之忧。

前些年装修过的业主好多打电话咨询我们，现代电视网络由于线的原因不够用，信号传输慢，信号弱，想换线。由于小公司私拉乱接，没有用穿线管，用线不合格，施工不规范，所以不能抽换线，只能拉明线，让人很烦恼。我们业主装修前一定要了解弱电材料、知识，以免带来后患，直接影响我们的生活质量，所以建议找可靠、诚信、规范的装饰公司。

五、施工工艺规范化标准

1、根据图纸设计要求放施工基准线；

▲ 2、沿线开槽，开槽宽度略宽于管体直径，开槽深度高于管体，管体不能露出墙体。

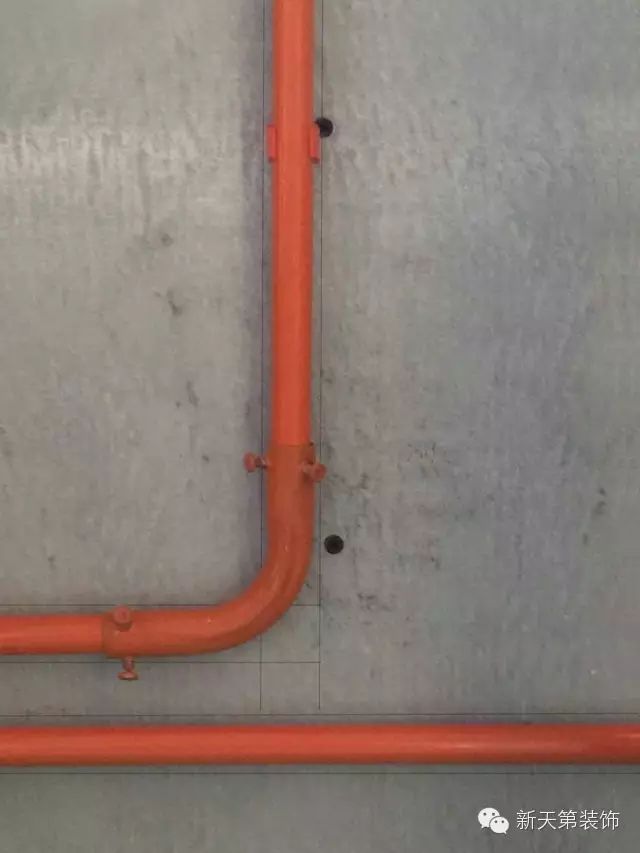

▲ 3、布明管时按预先弹好的施工基准线布管，做到横平竖直。

▲ 4、金属涂膜管固定时使用专用管卡，管卡间距≦60cm；

▲ 5、卫生间线管开槽内涂刷防水涂料；

▲ 6、引线管为绝缘软管，线头加封压线帽；

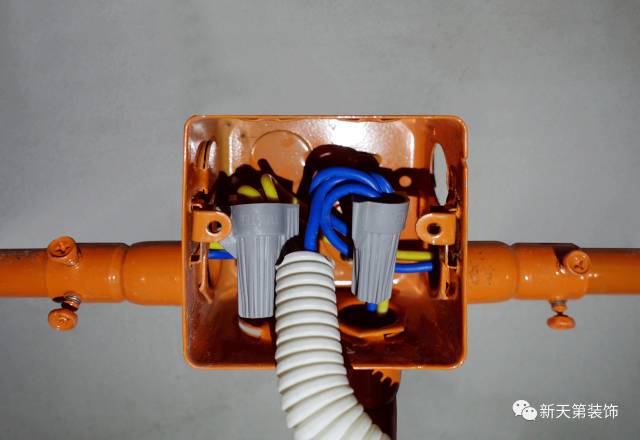

▲ 7、线与线连接使用纽接式连接器；

▲ 8、内线盒固定横平竖直，同一处开关面板高度必须平行一致；

　9、单管内穿线不得超过三根；

　10、单管内穿线不得有接头；

　11、厨房插座线径和空调线径要与使用要求匹配；

　12、普通照明及普通插座线使用2.5m㎡塑铜管，空调、冰箱插座线为4m㎡塑铜线；

　13、插座线布线位置为左侧接零线（N），右侧接相线（L），上方接保护地线（PE）；

　14、厨房布线与煤气管之间平行间距不应小于50cm；

　15、强电与弱电不得穿在同一管内；

　16、如有大功率电器用电，布线要单独从电闸箱内布设。

六、验收规范标准

1、对照图纸检查布线是否与设计要求一致；

2、检查线径是否与原始线径相符；

3、检查单管内布线是否超过三根；

4、卫生间线管开槽处是否涂刷防水涂料；

5、开关面板高度平行一致，开关灵活有效；

6、使用测电器检测插座布线是否为左零右相上地线的规范标准；

7、线管表面不得有损坏，死弯、下凹等；

8、线头是否使用临时压线帽；

9、线与线连接是否为联想连接器；

10、打开所有光源及有插座的电器，24小时测试电压是否稳定；

七、水、电路图刻盘存档

整体水电改造完毕经验收合格，工程质检对水电布设工程进行拍照存底，刻盘后竣工交于业主。

八、新天第装饰对每项隐蔽工程都有着严格规范的验收检测标准，发现问题限时做出整改，整改完毕进行复检，直至达标。新天第装饰在国标的基础上又制定了优于国标的质检标准，对每一个细小环节都做了详细规定，填补了国标一些未有标准的空白，所以新天第装饰用优于国标的规范标准，为每一位业主把关。

欧盟原装进口芬驰水管聚丙烯塑料管道系统是用于室内冷热水安装系统，优质的PPR无规共聚聚丙烯，在配水系统的使用方面提供卫生安全，高耐化学性，耐腐蚀，抗结垢与超长使用寿命特点。焊接和内表面的低粗糙度在管道分配系统方面显著地降低压力损失。

★芬驰FV管水管采用北欧化工（为全球PPR水管厂家提供优质原材料）预混料（已经融合色母的PP粒子），抑菌、抗菌效果强而有效。

★芬驰FV管产品在实践中的无故障使用已被验证通过几十万的实现。15年的质量保证承诺，持续50年的保修。产品和输入原材料进行测试。符合欧洲的最高标准！

★芬驰FV管水管直接采用的北欧化工预混料（已经融合色母的PP粒子）耐腐蚀性好，对水中的所有离子和建筑物中的化学物质不起化学作用，不会生锈，不会腐蚀。导热性低，具有良好的保温性能，用于热水系统时，无需额外保温材料。管道阻力小，光滑的管道内壁使得沿程摩擦阻力比金属管道小。

★芬驰管件进行金属钝化处理，所有家装进口水管的铜管件全部采用高品质黄铜，以防止金属配件与PPR发生化学反应，，丝牙也相比其他品牌更长，链接更紧密和牢固，杜绝漏水现象。

1、根据图纸设计要求放施工基准线；

▲ 2、沿线开槽，开槽宽度与管体直径相符，开槽深度要高于管体，管体不能露出墙体；

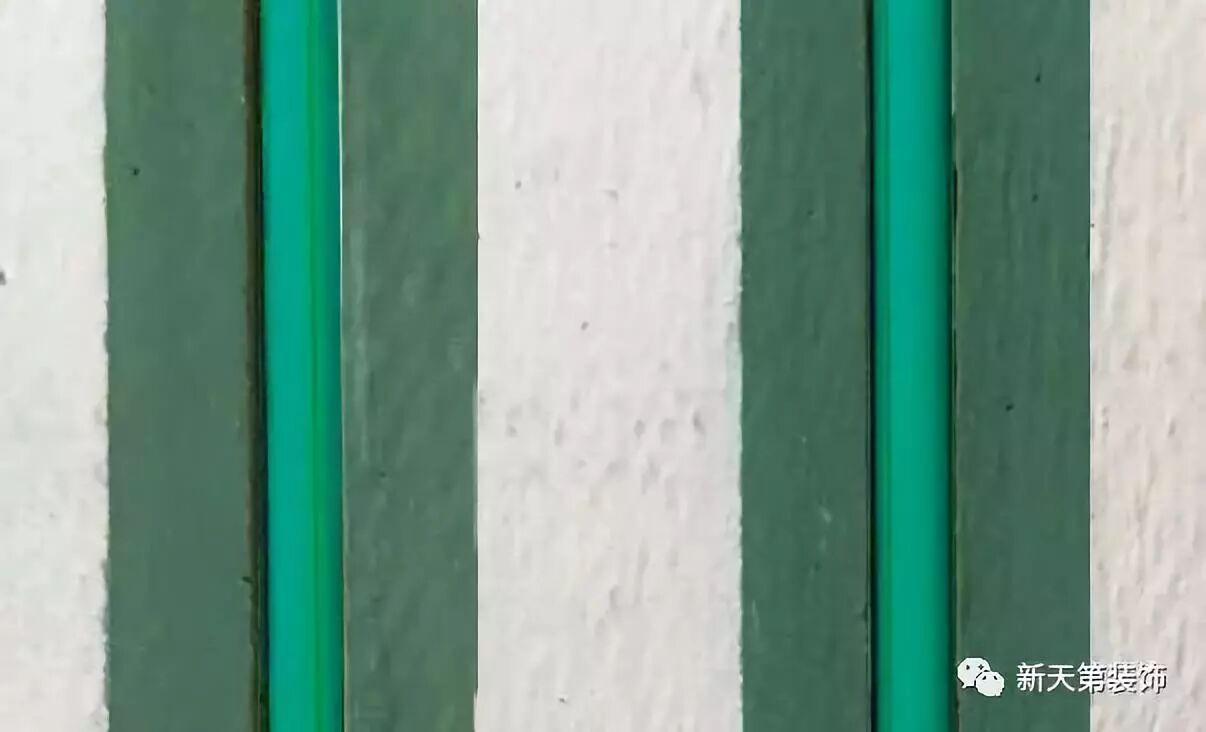

▲ 3、、冷热水管平行铺设，平行间距为15cm，冷热水管位置为左热右冷；

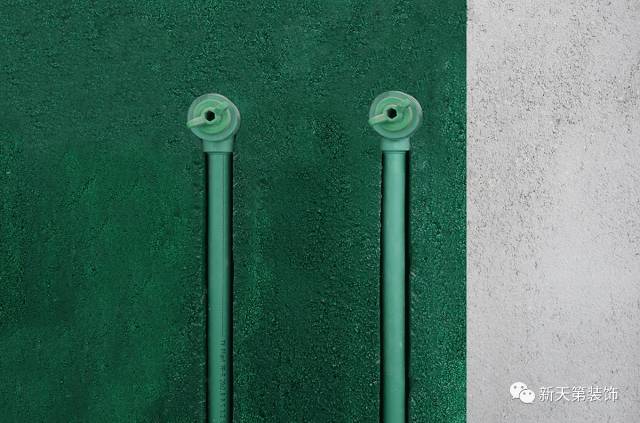

4、花洒处预留冷、热水嘴，距地面高度为110cm，两个内丝弯头平行一致，间距15cm，高于墙体1.5cm；

▲ 5、管件固定使用芬驰配套管卡，管卡间距≤60cm；

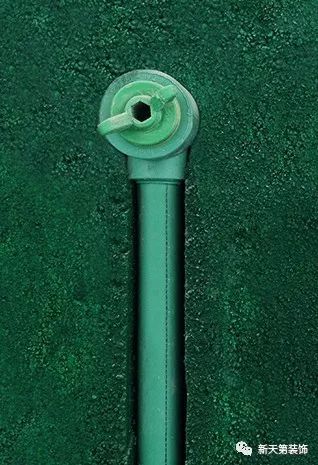

▲ 6、内丝弯头口使用配套临时水堵，缠防水胶带拧严；

▲ 7、开槽管体固定使用水泥砂浆抹平，厨房、卫生间开槽处禁止使用石膏粉固定，避免后期贴砖出现空鼓；

▲ 8、管体与管件连接采用热熔工艺，热熔接点温度保持一致，接口处要平行严密；

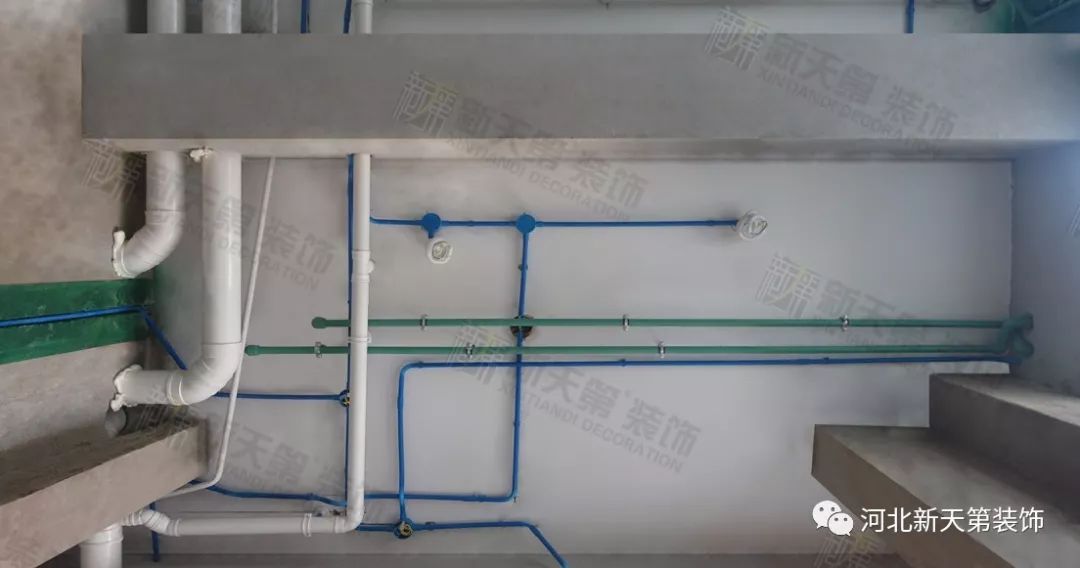

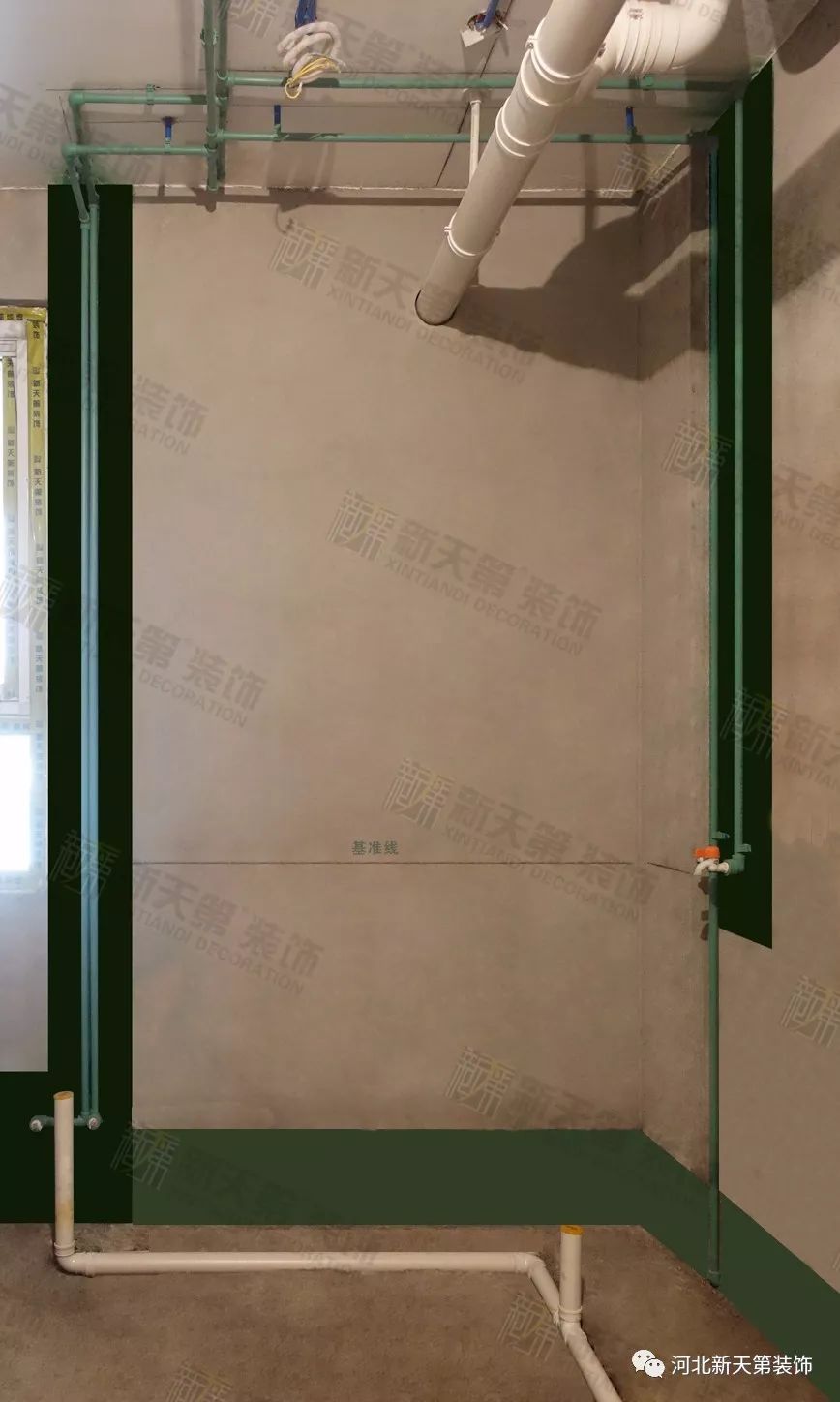

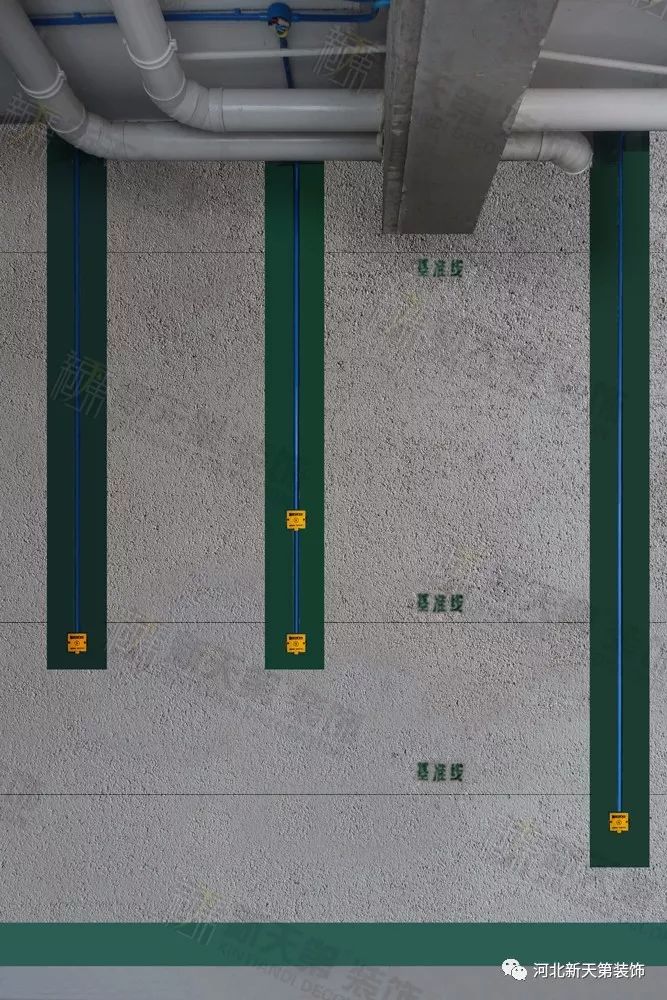

▲ 9、新天第装饰采用顶部布管工艺，一是在厨房、卫生间顶部布管减少对地面原防水层的破坏；二是便于维修检查，减少维修拆砸带来的损失；

▲ 10、开槽后对槽内进行防水涂刷，涂刷要严密、均匀到位；

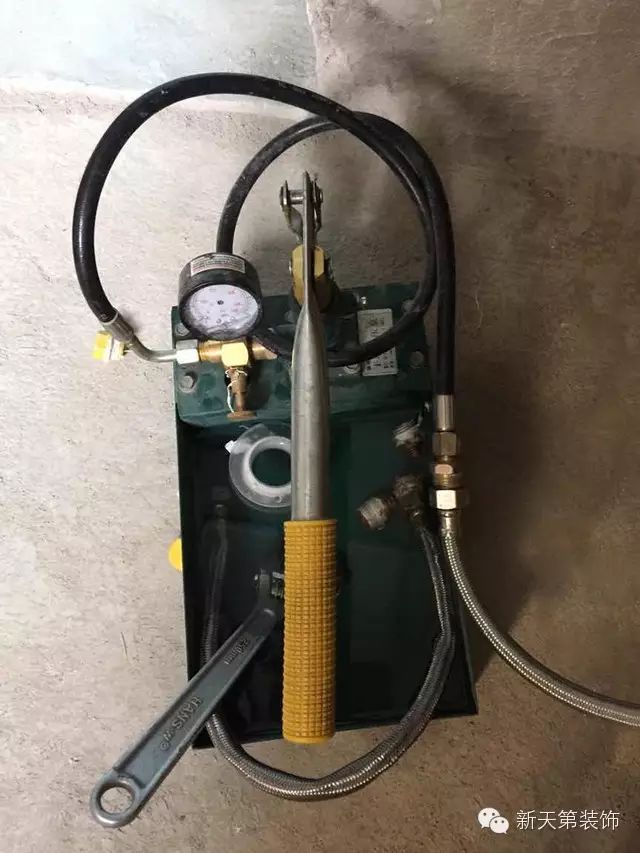

▲ 11、打压8公斤测试，测试时间30分钟，检查压力表无掉压。

1、关于水管的颜色，专业人士认为，水管颜色越深，透光性越差越好 —— 透光性好的水管，较易滋生细菌等有害物质，于身体健康无益；

2 、早些时候，水管接头需要用镍来保护内里的铜芯，但是镀镍工艺不达标会有有害成分的微量析出；芬驰改进了铸铜的材质和技术，使用更贵更好的铜直接做，不会析出重金属，避免了二次污染。

四、验收规范标准：

1、对照图纸检查是否与图纸设计要求一致；

2、检测水管平行间距是否符合规范15cm的标准；

3、管体、管卡间距是否合理，是否符合间距60cm以内的规范标准；

4、内丝弯头出墙高度是否为1.5cm，水管是否为左热右冷；

5、开槽处是否涂刷防水处理，涂刷是否到位；

6、开槽处是否使用水泥砂浆填平；

7、是否为顶部布管，开槽深度是否符合规范标准；

8、打压测试是否达到规范标准2小时8公斤压力。

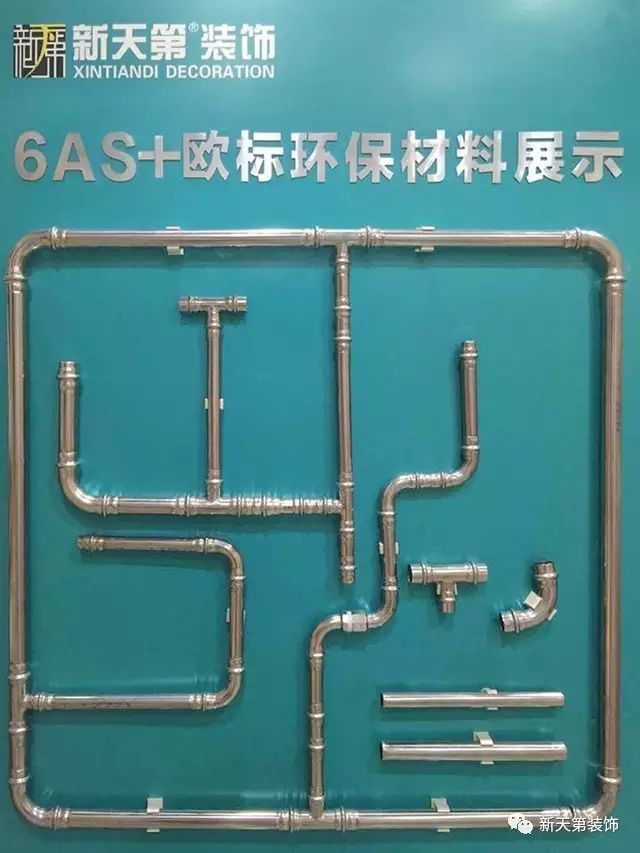

五、不锈钢水管

新天第装饰对水路改造采用多元化、多品种、多价格，适应各阶层不同消费者的材料，金属不锈钢水管又是我们推出的一大亮点：

不锈钢材料是一种公认的可以植入人体的健康材料，以不锈钢为材料制造水管在发达国家已经有许多年的应用纪录，并已成为目前潮流和发展方向。不锈纲材料安全无毒，作为最安全的食品级金属材质，可以在管壁内天然形成金属阳离子，能有效防止隔夜水的细菌繁殖，从而降低隔夜水的危害。雅昌选用优质的444不锈钢，其超强的防腐蚀性能，高度耐酸、耐碱、耐腐蚀，保证了水质安全、健康，是家庭自来水管最佳选择。

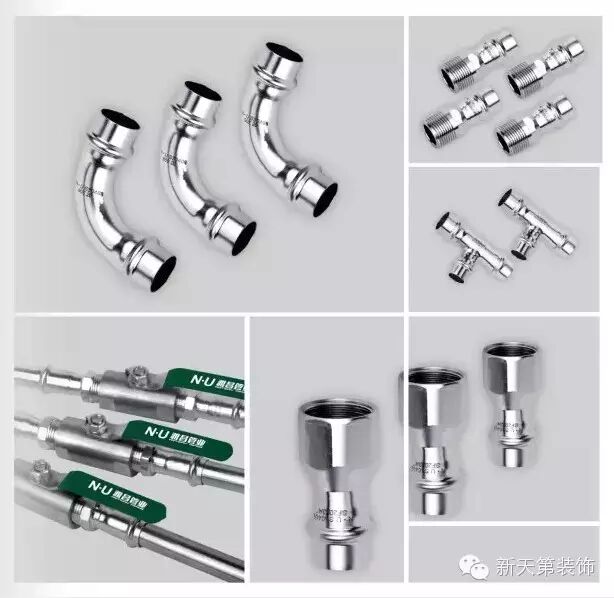

不锈钢水管采用突破性专利技术——薄壁不锈钢水管U双卡压管件，彻底攻克了原来不锈钢连接技术带来的施工不便、漏水等问题，更是最大幅度降低不锈钢水管的使用成本，为不锈钢水管在中国市场的全面普及奠定良好基础。不锈钢管必将对改善水质、提高人们生活水平发挥无可比拟的作用。

六、新天第装饰对隐蔽工程各项工艺有着严格的规范和验收标准，确保我们每一位业主无后顾之忧，水路改造是装修中隐蔽工程其中的一项，通过新天第装饰多年来从实践中不断总结的经验，不断引进新型健康环保材料，不断细化每一个细小环节，不断研发自己的新工艺，彻底杜绝一切渗水隐患。我们已经拥有自己独到成熟的施工工艺，为城市建设，造福百姓幸福生活，提高人们幸福指数做出了一定贡献，我们还将不断努力深化各个工艺细节，引进更为环保、健康的优质材料，将装饰装修行业推向一个更高的领域。

本项目主创设计师

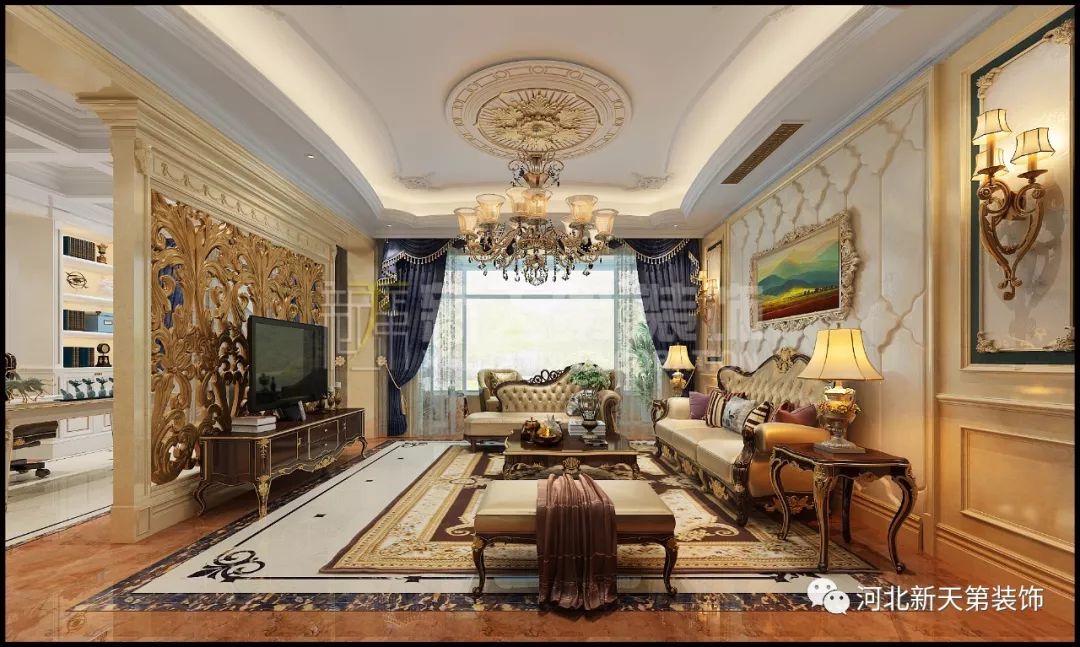

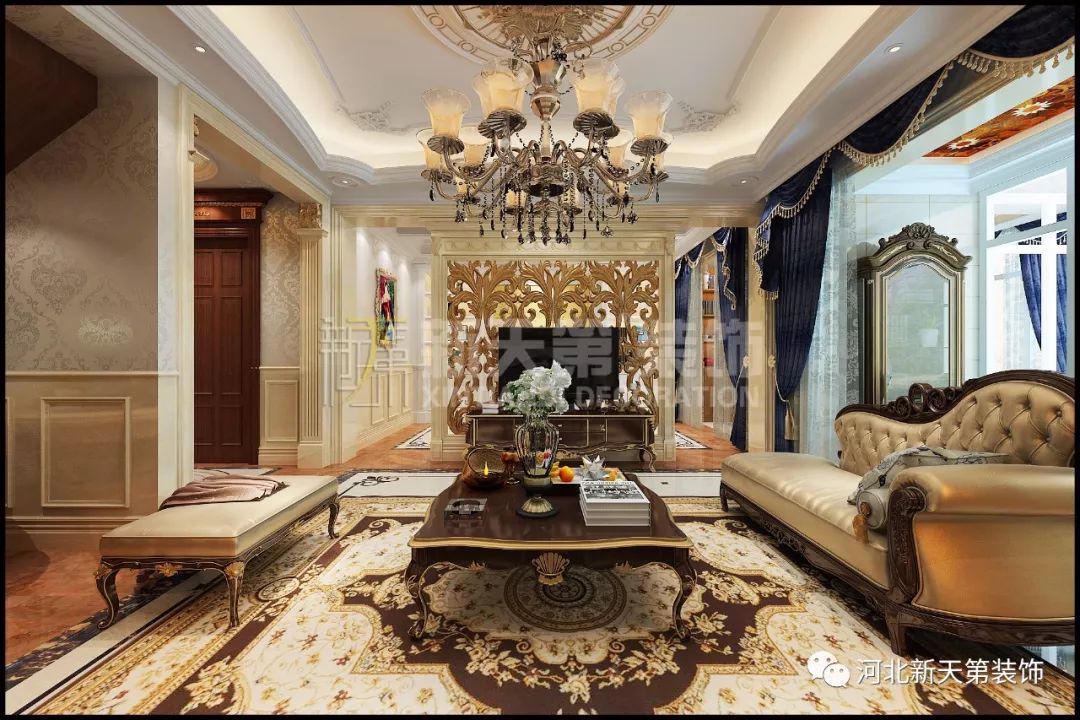

本项目设计方案

设计说明：

海明威曾在《流动的盛宴》里这样写道：“假如你有幸年轻时在巴黎生活过，那么你此后一生不论去到哪里，她都与你同在，因为巴黎，是一席流动的盛宴。” 对我们大多数人来说，巴黎的人文风情，是最美的梦境，透过风流婉转的明媚微光，让人无限憧憬与怀念。而在本案设计的体现中，巴黎的风情万种，却远不止是古典主义人文风情的标配外衣，而更像是一种法式精致生活方式的生动呈现：在隽永如诗的建筑中，在宁静如画的街道上，在风光旖旎的塞纳河畔的暖风中，也在漫步于香榭丽舍大街恋人们的絮语中，一一镌刻。

本案保留了法式的优雅和轻奢的调性，结合现代家居生活的场景进行设计，这样的设计不会有宫廷式的压抑，反倒是多了轻松的优雅。搭配了经典家具和艺术品，家具和摆设的选择都是充分考虑了空间的整体性，色彩和软饰品丝毫不显得多余，在功能和使用上做到了极大的协调，让整个空间熠熠生辉。每个空间的设计，都是符合既定场景和使用需求，没有过分的渲染和浮夸，凸显优雅。

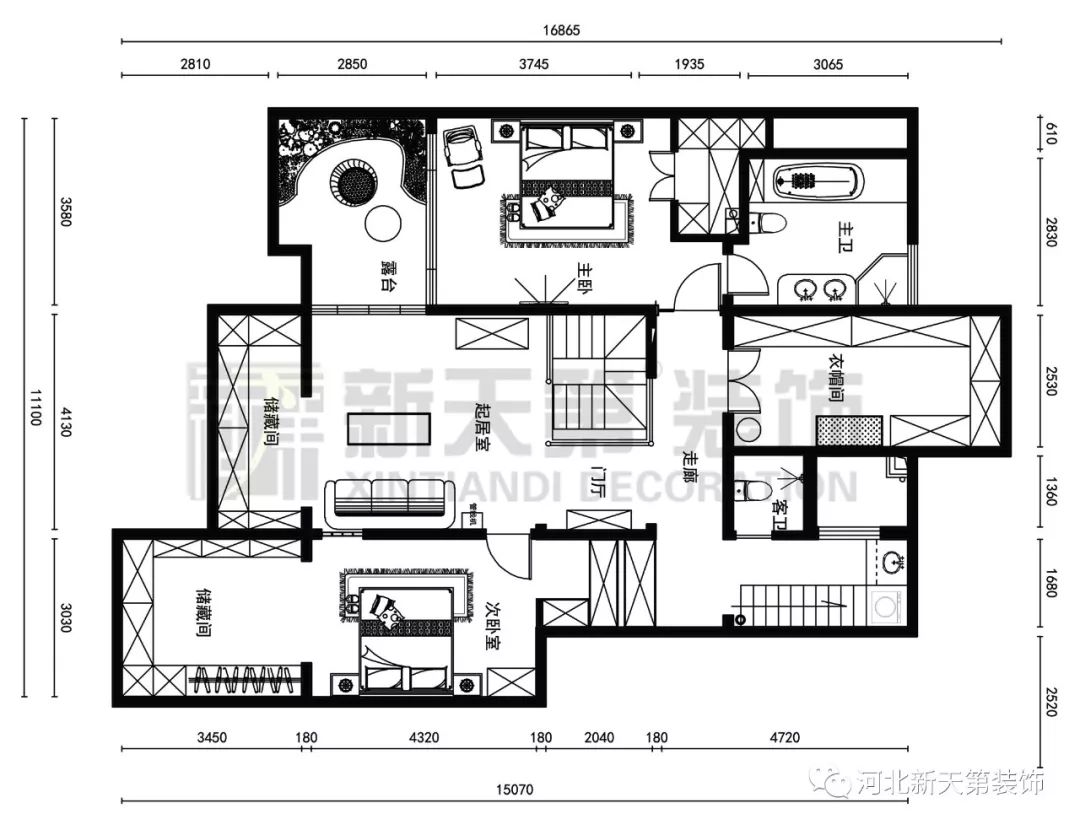

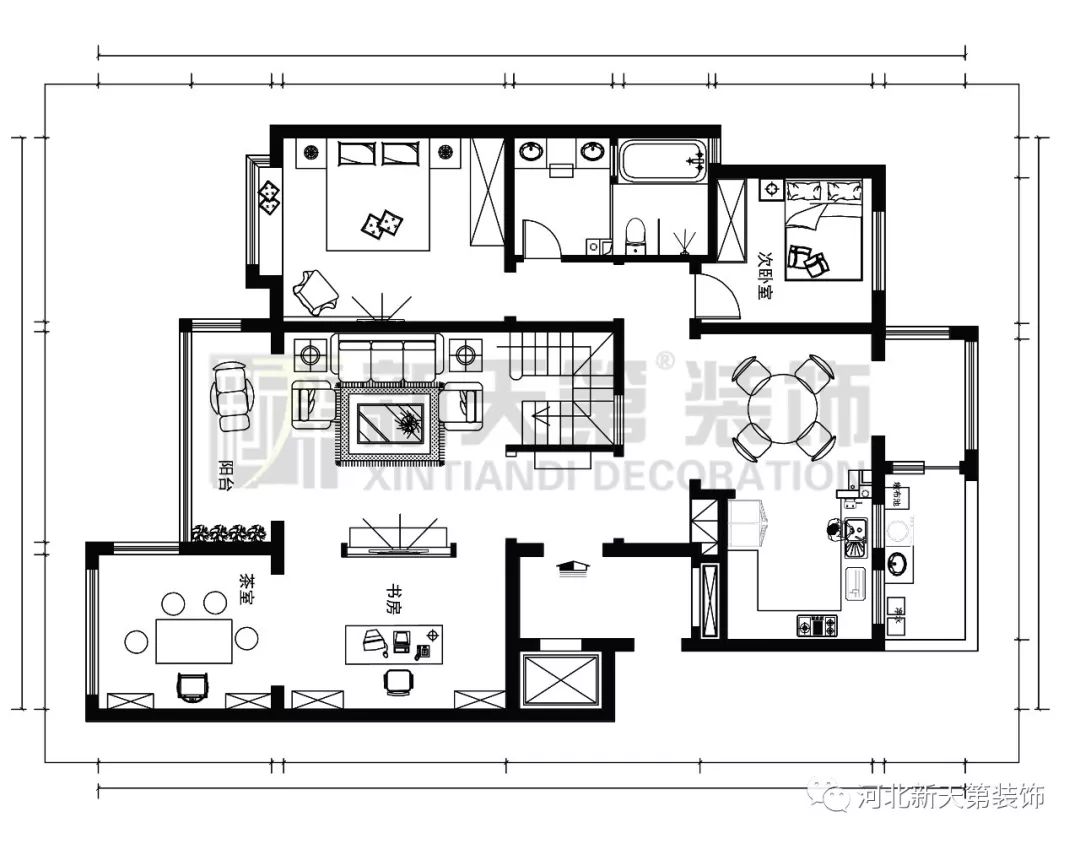

▲一层平面布置图

▲二层平面布置图
