6AS+欧标环保家居冠军赛——工地巡检记录(国宾壹号院中期验收)
发布时间:
2018-11-22 14:28
▼
设计施工单位:新天第装饰
项目地址:国宾壹号院
项目类型:4室2厅
主案设计师:赵亮/卜晓霞
所属店面:法兰名仕高端设计机构
项目经理:孙习谦
项目监理:马伟杰
主材专员:刘东
设计风格:现代简约风格
客服电话:0311-85822160
施工进度:中期验收

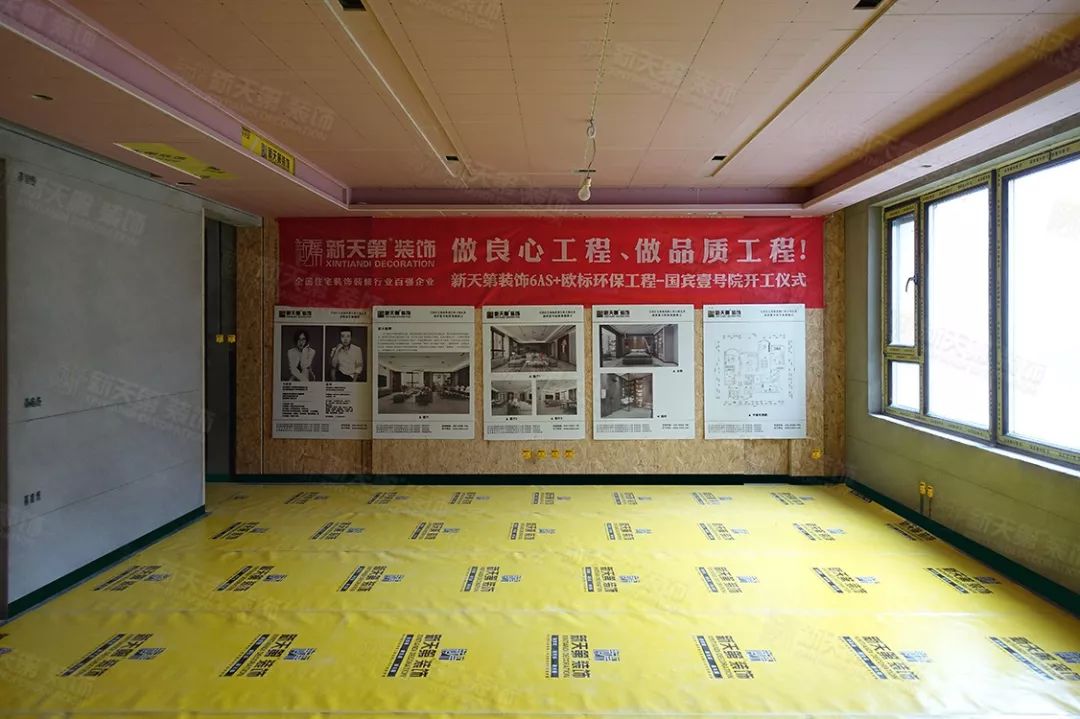

一、中期验收

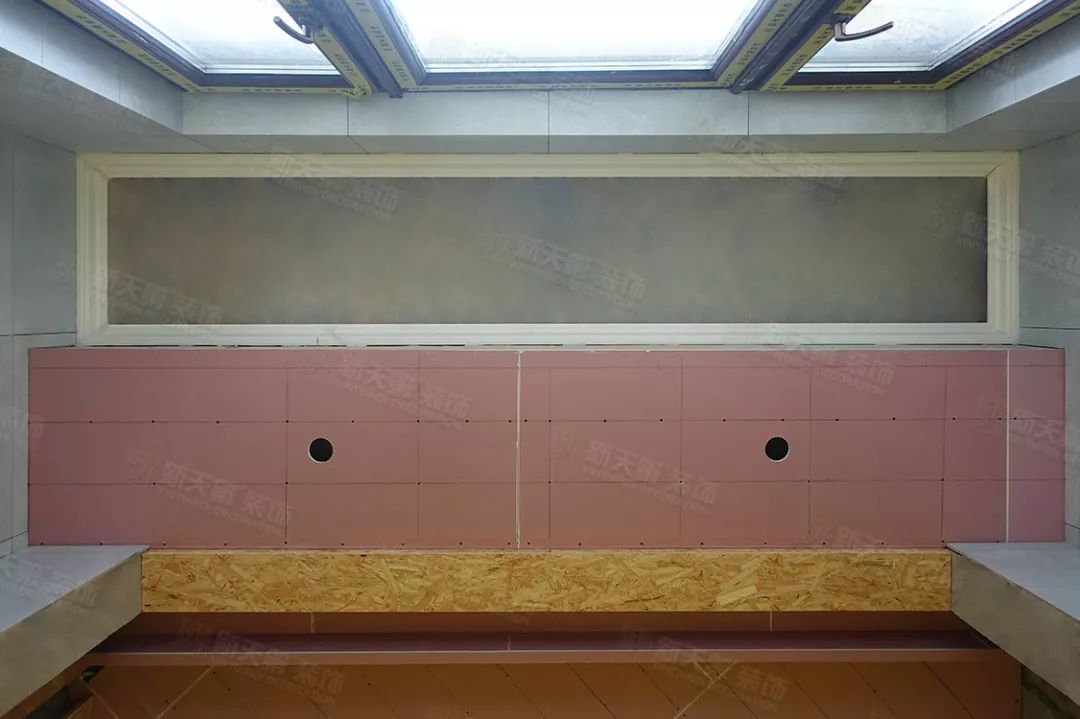

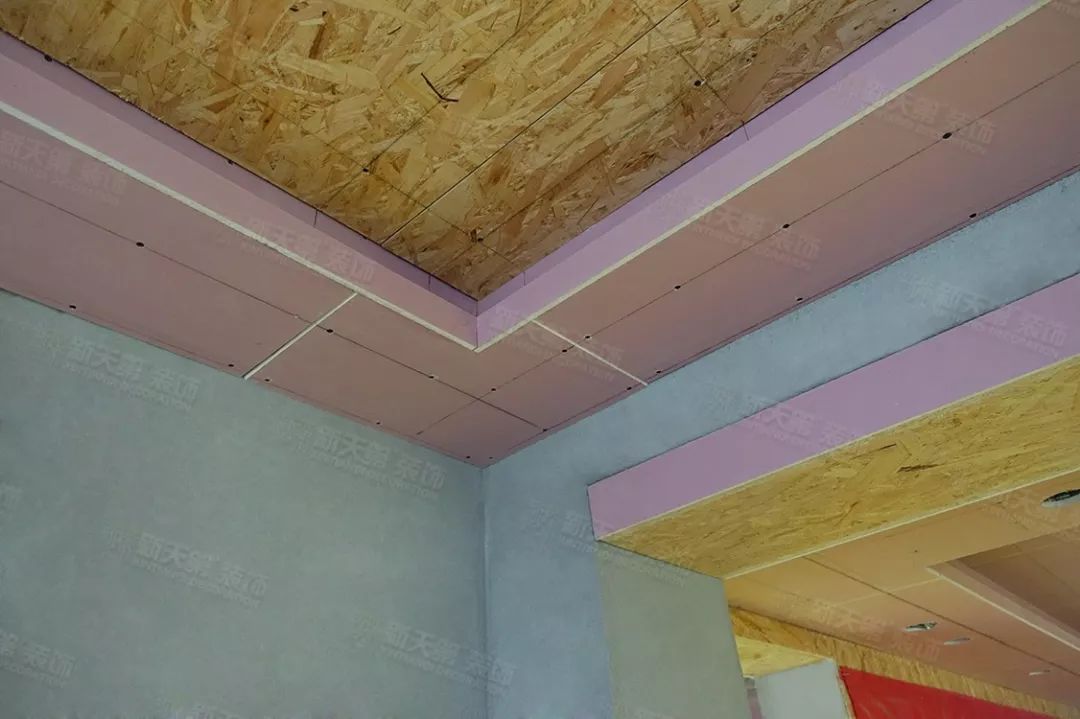

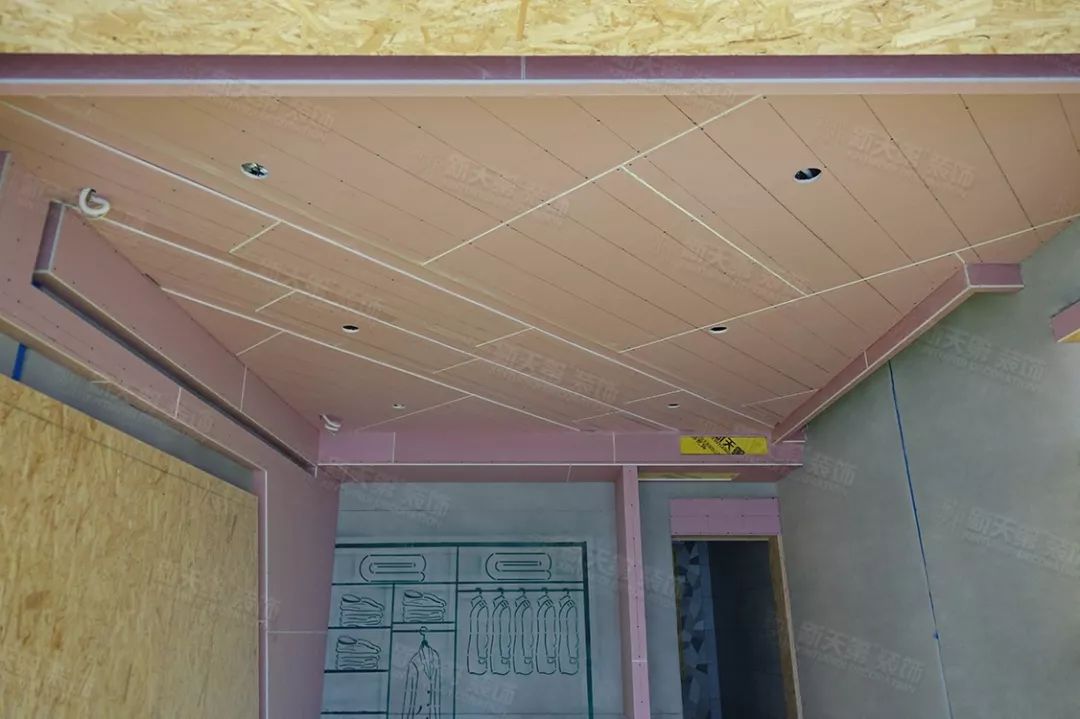

▲ 1、门厅——轻钢龙骨石膏板造型顶安装完毕、欧松板造型基底安装完毕、地砖铺贴完毕、地面成品保护粘贴完毕;

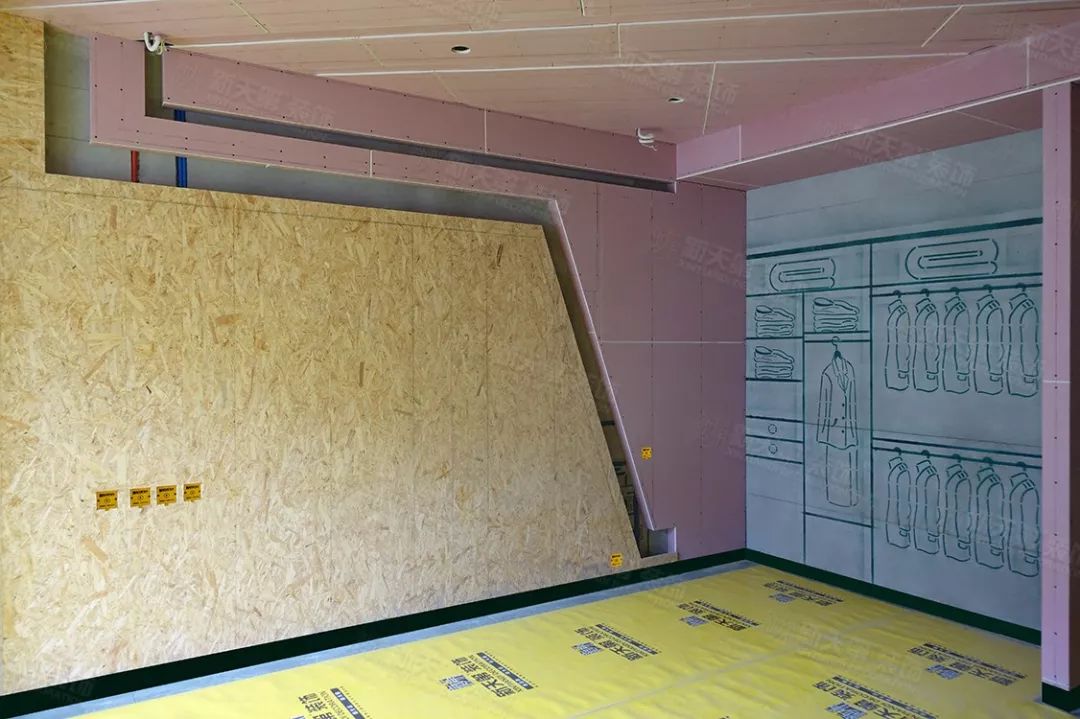

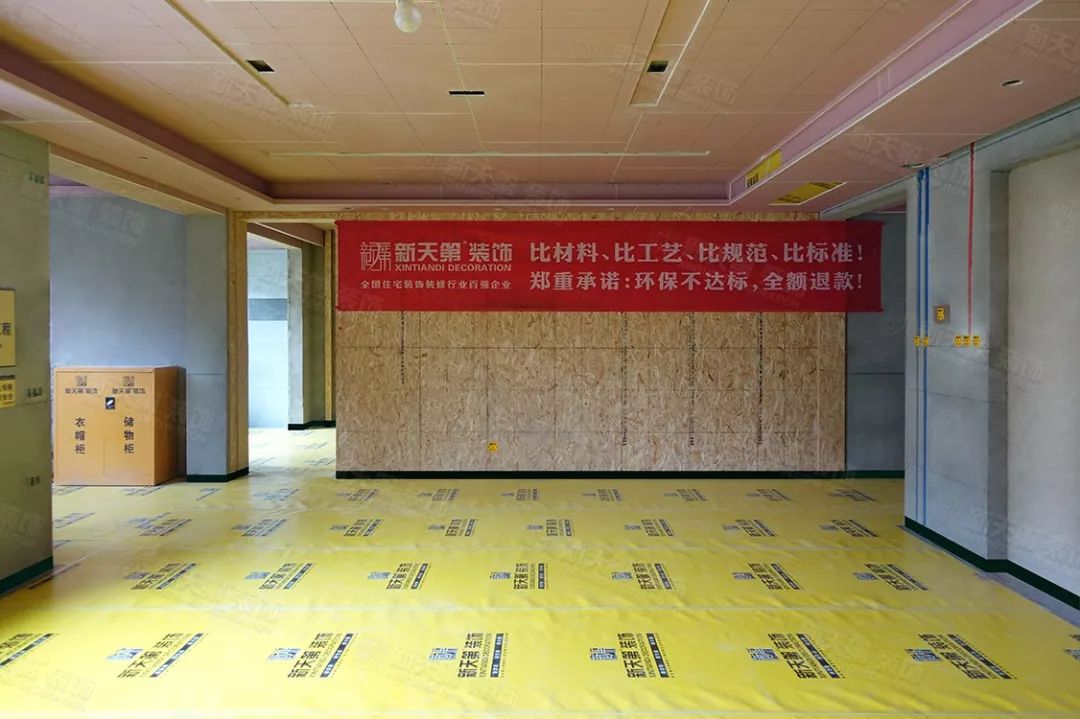

▲ 2、客厅——轻钢龙骨石膏板造型顶安装完毕、欧松板造型基底安装完毕、地砖铺贴完毕、地面成品保护粘贴完毕;
▲ 3、茶室——轻钢龙骨石膏板造型顶安装完毕、地砖铺贴完毕、地面成品保护粘贴完毕;
▲ 4、厨房——墙、地砖铺贴完毕、地面成品保护及小标识粘贴完毕;

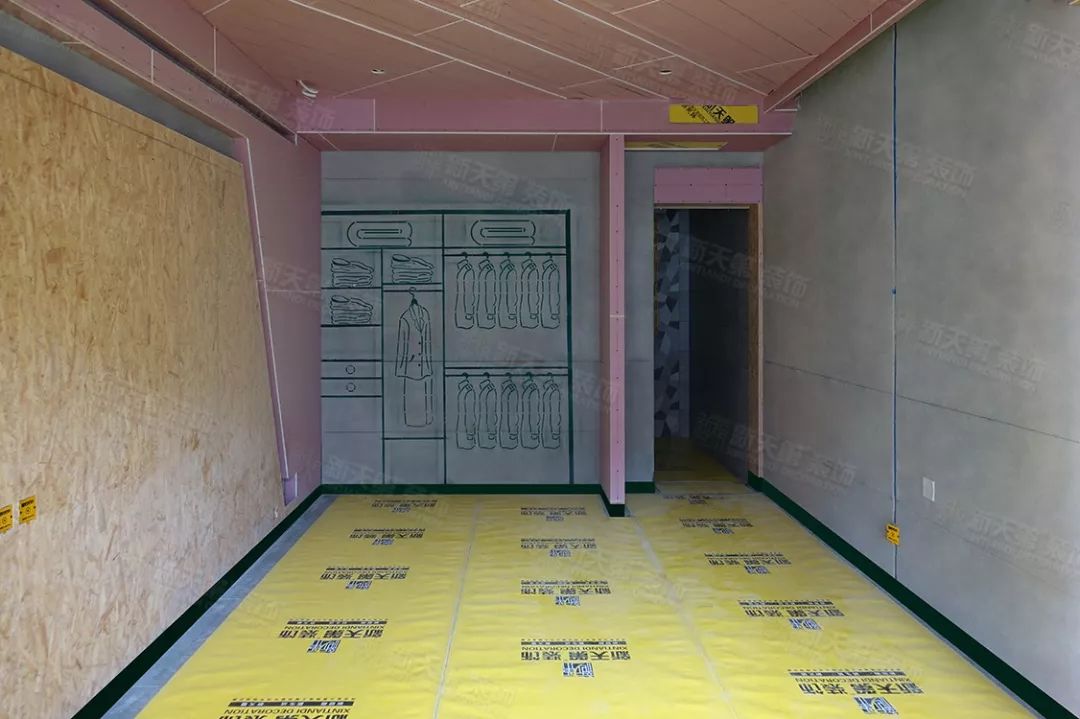

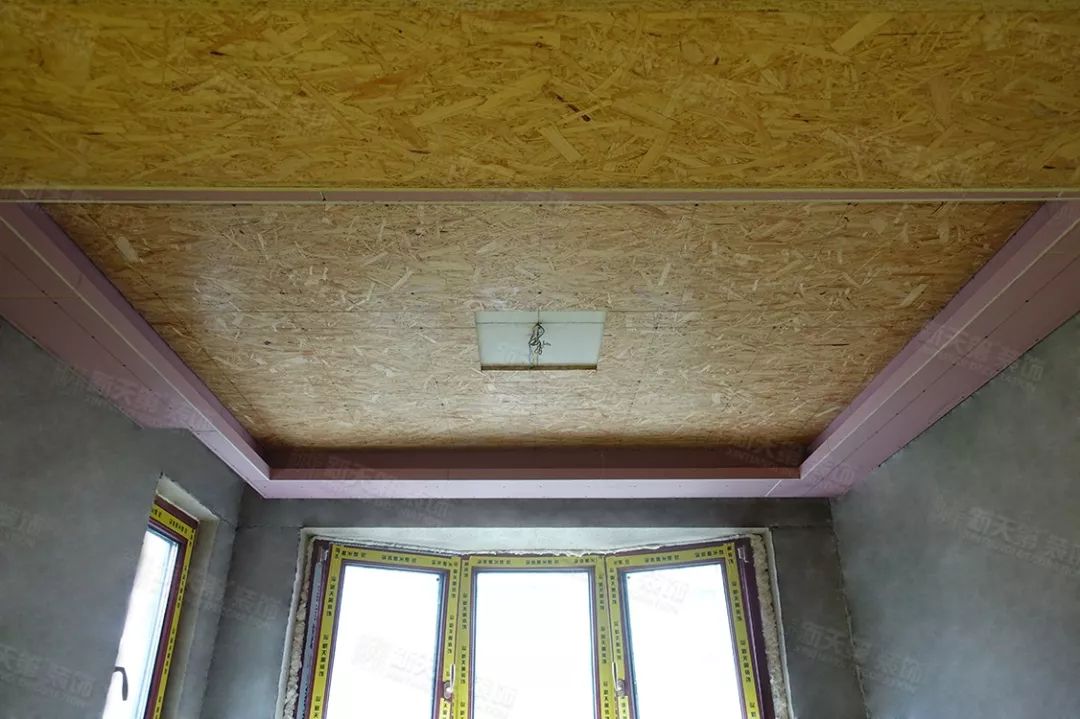

▲ 5、卧室——轻钢龙骨石膏板造型顶安装完毕、地砖铺贴完毕、地面成品保护粘贴完毕;

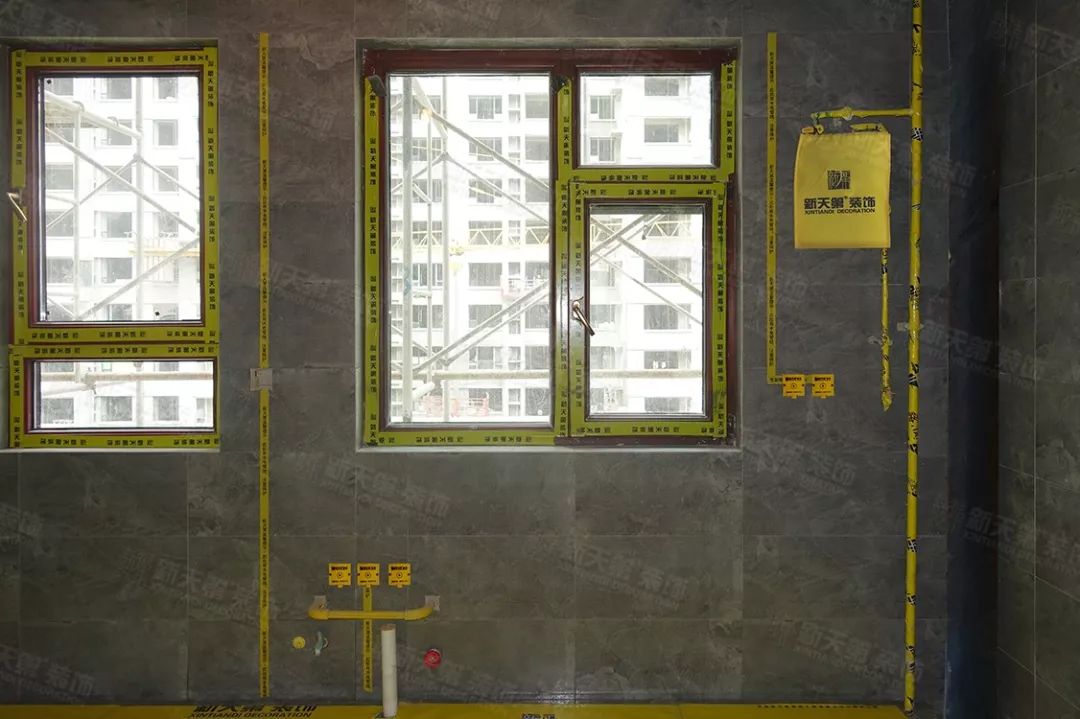

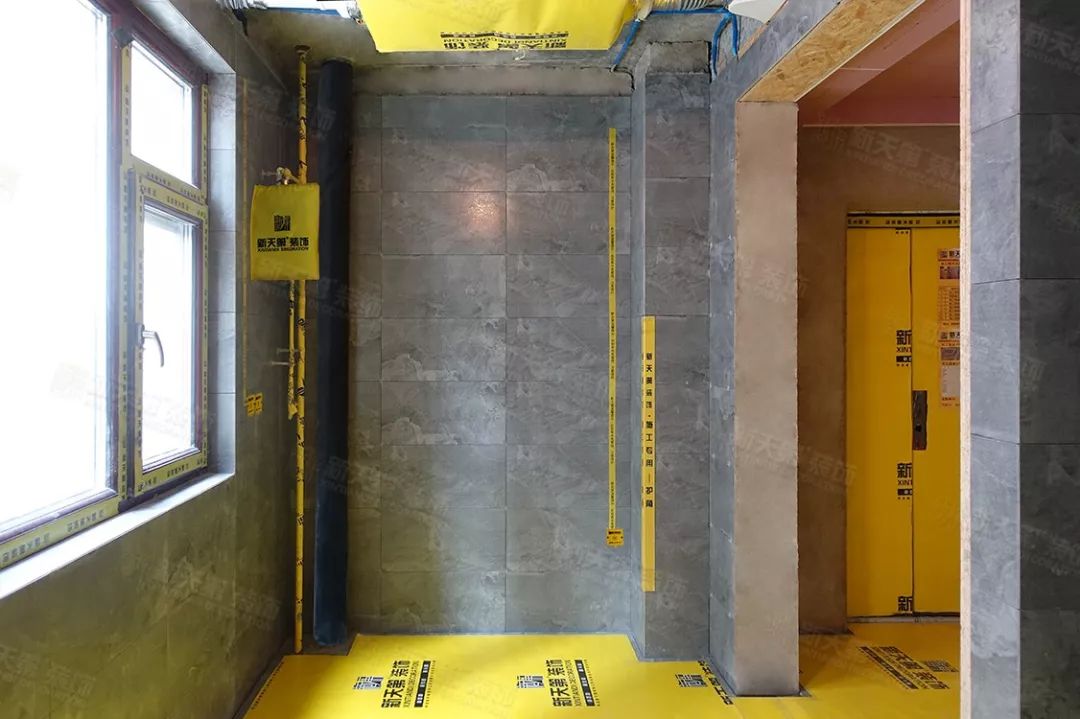

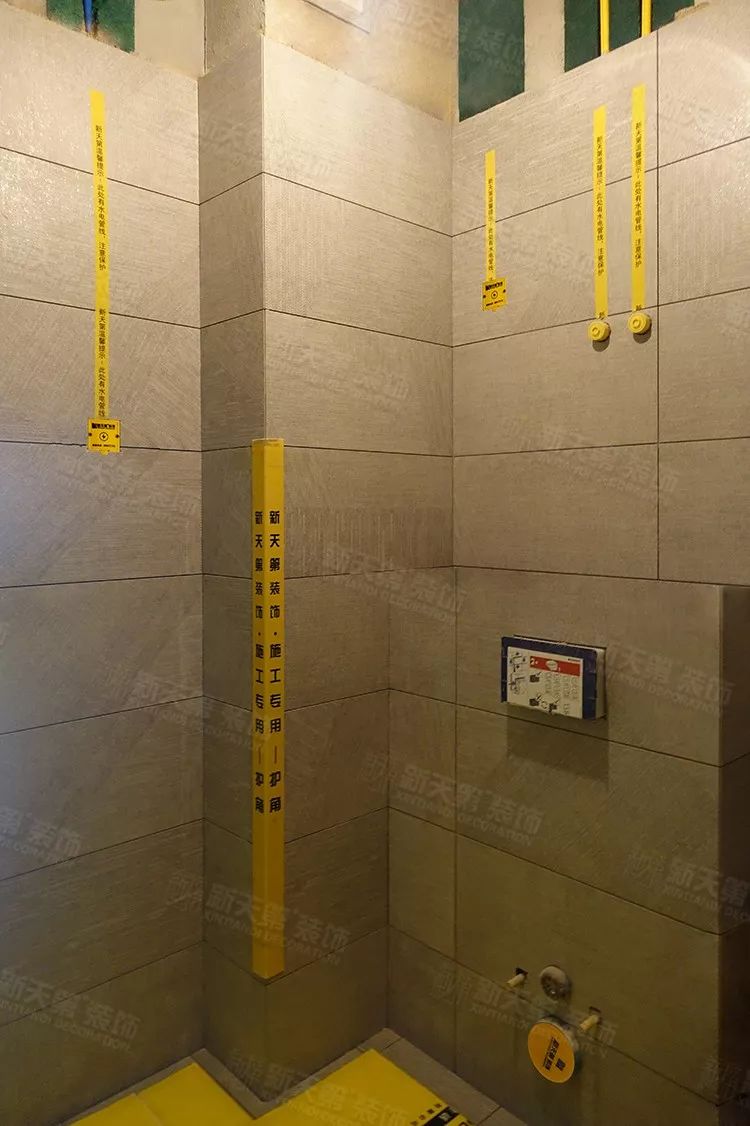

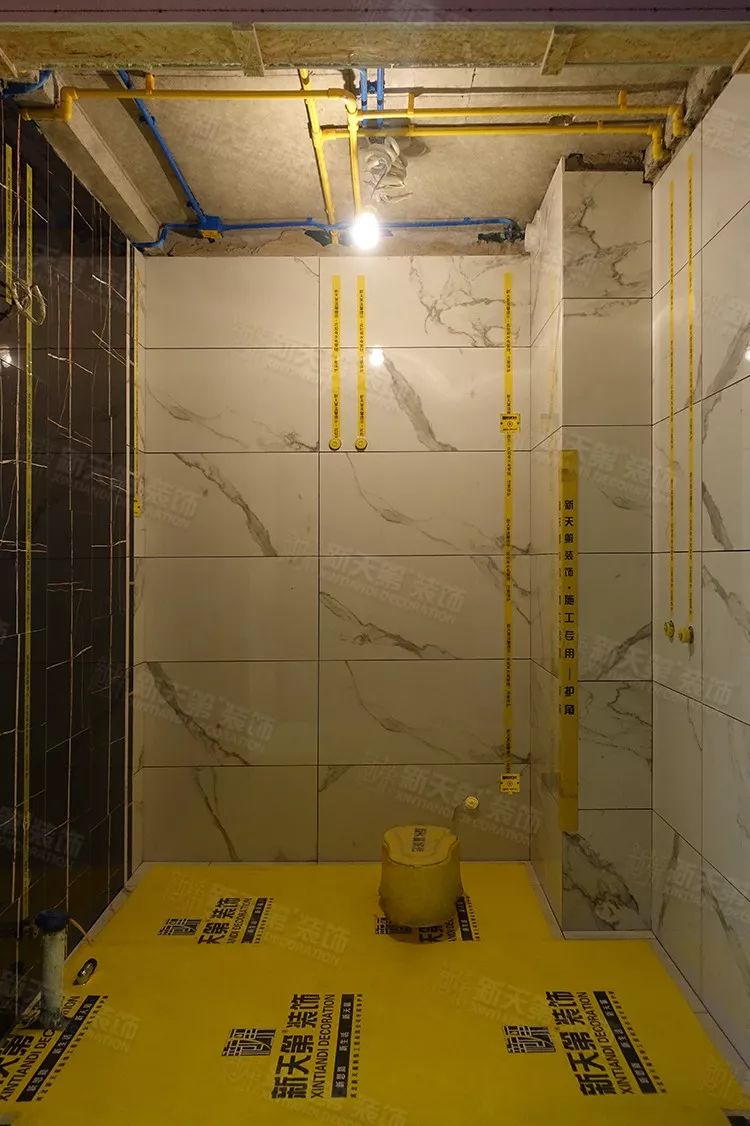

▲ 6、卫生间——墙、地砖铺贴完毕、地面成品保护及小标识粘贴完毕;
本项目主创设计师
本项目设计方案
设计说明:
现代风格以简洁明快的设计风格为主调,简洁和实用是现代简约风格的基本特点。简约风格已经大行其道几年了,仍然保持很猛的势头,这是因为人们装修时总希望在经济、实用、舒适的同时,体现一定的文化品味。而简约风格不仅注重居室的实用性,而且还体现出了现代社会生活的精致与个性,符合现代人的生活品位。

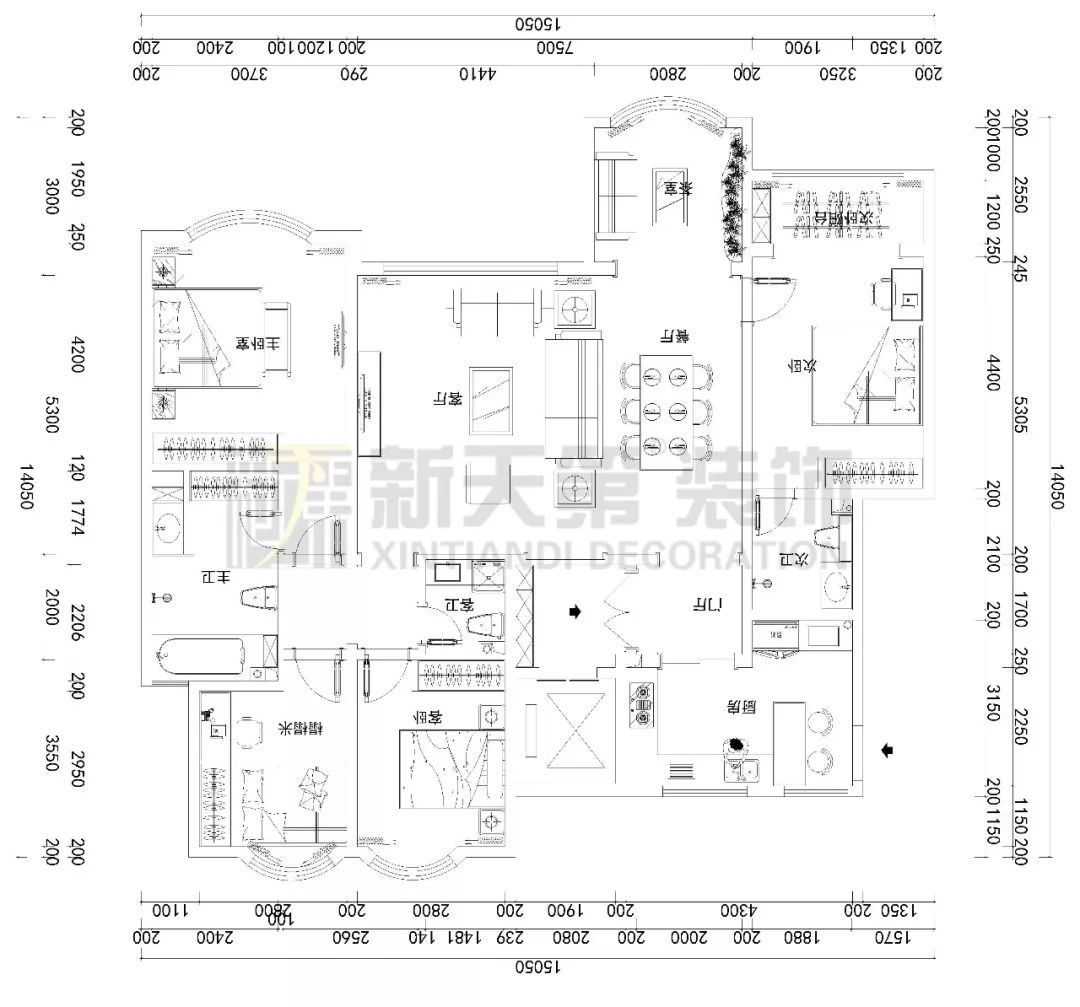

▲平面布置图
二、新天第装饰6AS+欧标环保工程施工规范标准
新天第装饰做行业规范标准的典范,让您走进新天第,了解新天第,体验新天第施工现场真正的规范和标准。

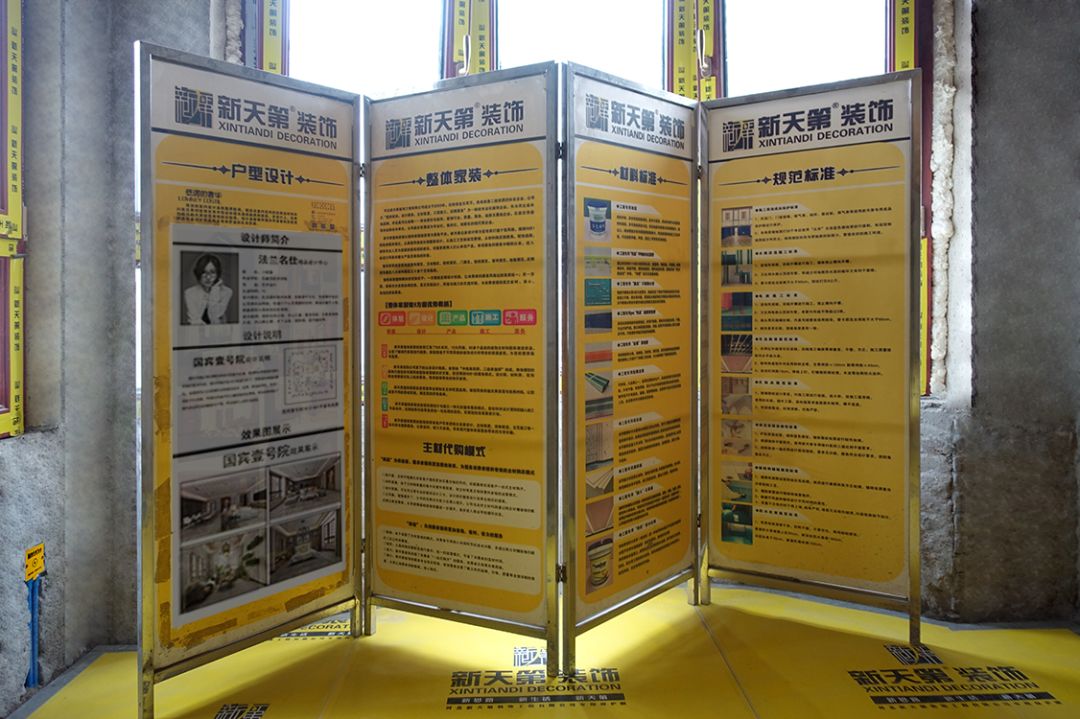

▲ 1、新天第使用统一展示架,展示架详细填写公司简介、施工规范标准、材料说明、整体流程、设计理念、效果图、平面布置图、各负责人的联系电话及客服电话,业主一目了然。
▲ 2、新天第装饰2015年推出升级版新材料——德国可耐福耐火石膏板吊顶材料,此板厚度为9.5mm,在普通9mm石膏板的基础上提升了一个级别,同时提高了石膏板吊顶工艺的品质及防火安全性和质量的稳定性。

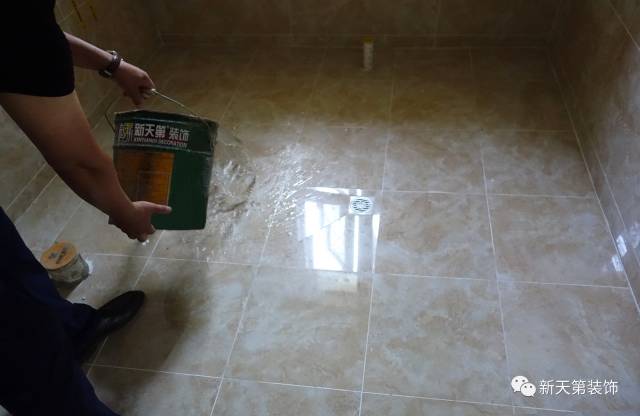

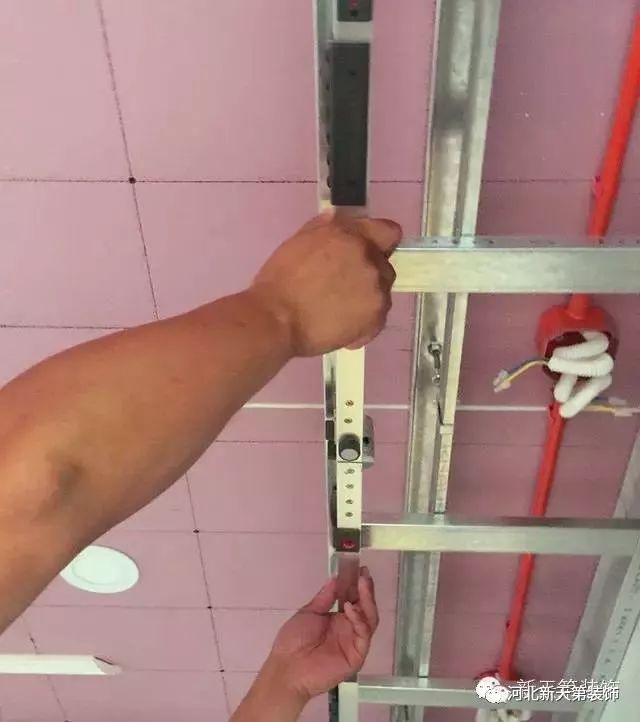

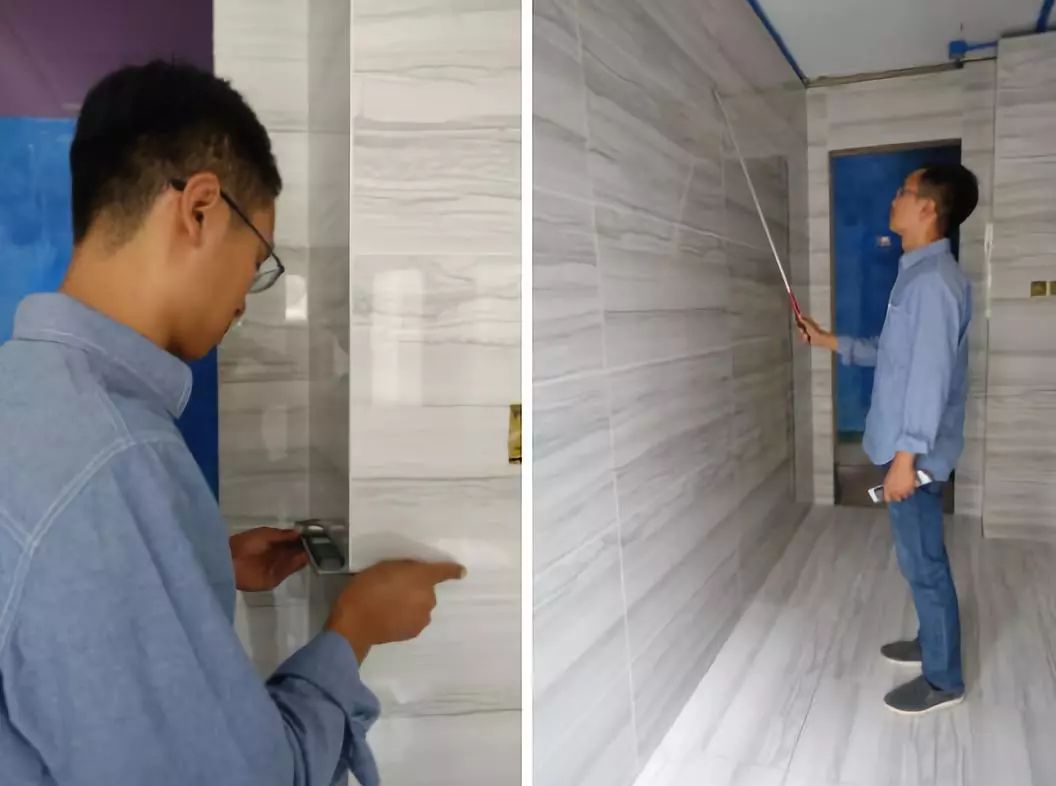

▲ 3、工程部经理对瓦工铺贴墙、地面的垂直度、平整度、空鼓率、阴、阳角方正进行检测验收。观测砖面整洁,未有划痕和损伤,纹理一致,四角平整,垂直度、平整度误差1mm以内,均优于国标3mm的标准;卫生间排水坡度检测:排水流畅、无积水,符合排水坡度要求,符合验收规范标准。同时,对木工轻钢龙骨石膏板吊顶、轻钢龙骨石膏板隔断、自攻钉间距、倒角45度、平行度、垂直度进行检测验收,检测结果均符合验收规范标准。
4、工程监理负责工地全面质量监督、检测,工程部经理不定时对工地进行检测验收,此次经检测验收,工地瓦工铺贴工艺、木制作工艺、小标示粘贴、成品保护等各项工艺规范标准均符合公司要求。
6AS+欧标新材料、新工艺展示——木制作轻钢龙骨及耐火石膏板吊顶工艺流程及规范标准
一、规范标准的木制作轻钢龙骨及耐火石膏板吊顶工艺
▲ 1、新天第装饰采用德国可耐福轻钢龙骨及耐火石膏板吊顶造型工艺和隔断造型制作工艺;

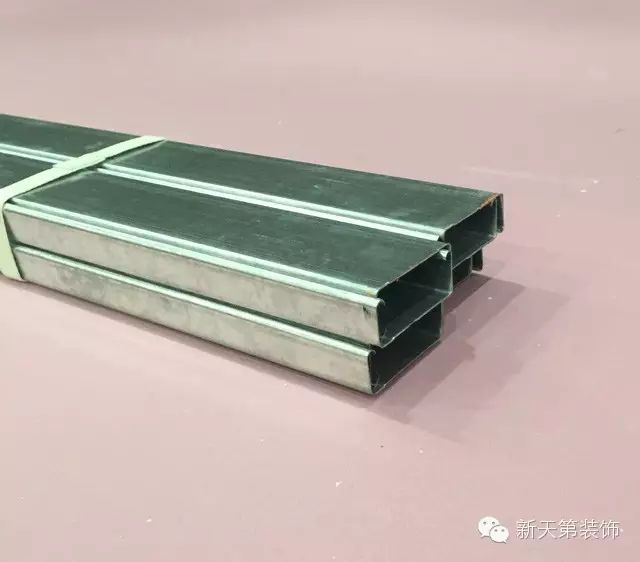

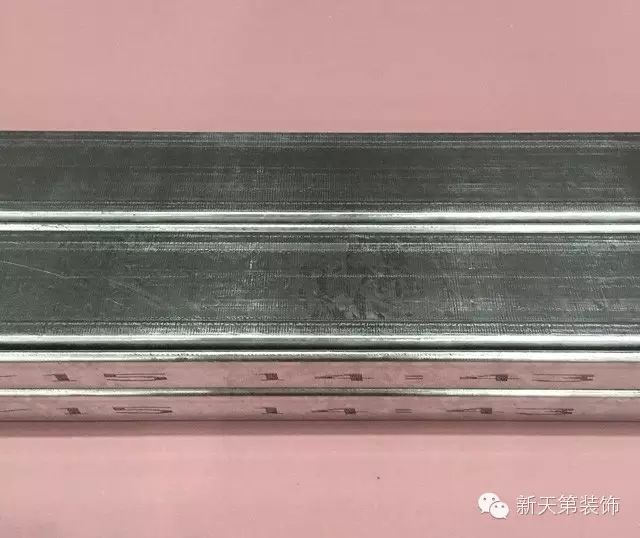

▲ 2、德国可耐福轻钢龙骨原材料选用优质钢材作为原材料,通过大型先进流水线压制而成,因为材料优质,所以不生锈、防腐、耐压、不变形,各种工艺制作完成后的表面效果好,平行度、垂直度、性能均达到或优于国标要求,再加上可耐福原配套配件,更使得施工质量安全、牢固、稳定、耐用;
3、而材料市场上一些普通轻钢龙骨原材料由普通铁皮板加工而成,易生锈、易变形、防腐性差、稳定性差,加之铁质配件,所以施工完成后很难达到国标要求和设计效果,而且后期还会出现各种各样的质量问题;

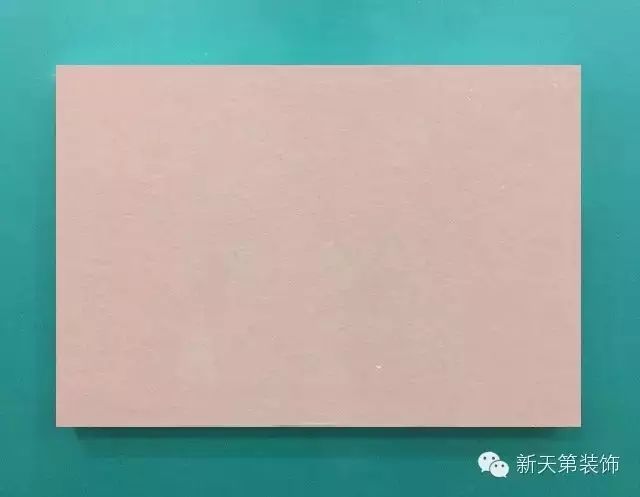

▲ 4、可耐福耐火石膏板通过ISO9001质量认证体系,产品均按照高于国家标准(CTB/T)的德国标准(DIN)进行生产,原材料选用天然矿物质和优质原木浆护面纸为主要材料,在板芯内加入防火材料,提高了材料的稳定性和防火性能,通过烘干压制工艺而成,重量轻、韧性高、不脱纸、不下陷、不变形、无甲醛、苯等有害气体,天然环保。

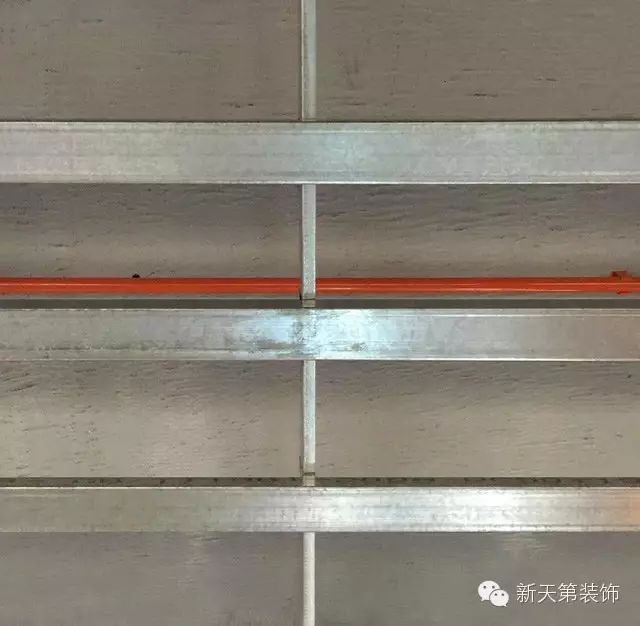

二、规范标准的轻钢龙骨吊顶骨架制作工艺
▲ 1、根据图纸设计要求,对施工面进行放线、放大样、放施工基准线;
▲ 2、顶面电锤打孔,预埋金属膨胀栓,配金属吊杆及挂件;

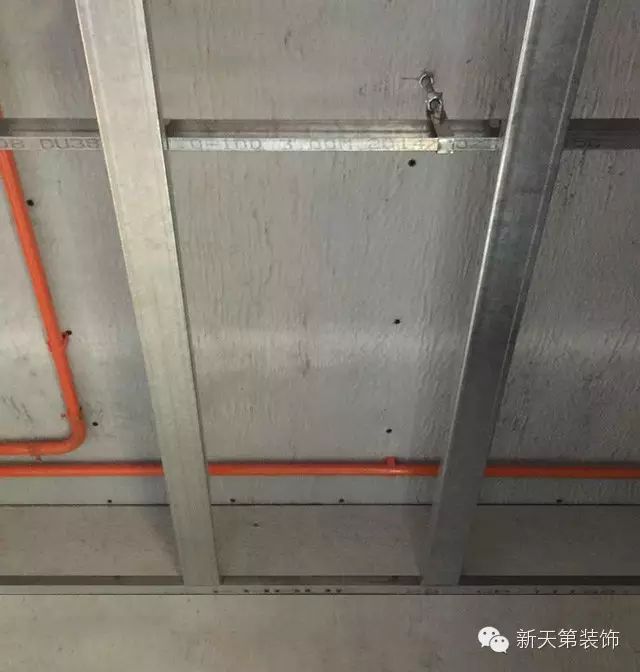

▲ 3、主骨间距和副骨间距要根据吊顶宽度而定,平顶大面积吊顶我公司规定主骨间距≤80cm,副骨间距≤40cm,直线造型吊顶宽度60cm以内,加主骨一根、副骨间距30cm,四周边骨用金属膨胀栓固定,副骨与副骨及边骨连接使用拉铆钉固定;
4、我公司吊顶骨架标准优于国标主骨≤120cm,副骨≤80cm,两侧挑空≤30cm的标准。
三、规范标准的石膏板造型吊顶上板工艺
1、新天第装饰采用耐火石膏板吊顶工艺,裁板断料有着自己独到的规范标准;
▲ 2、将石膏板边缘处进行倒角45度处理,倒角是为了后期油工便于批刮防开裂材料,板与板接缝处只有充分填充饱满防开裂材料后才能有效防止后期开裂;

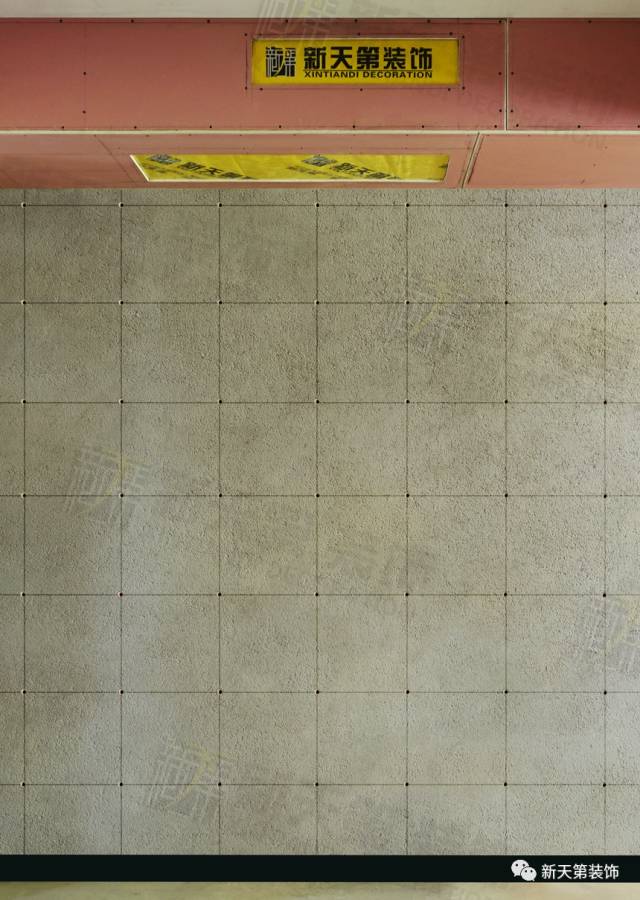

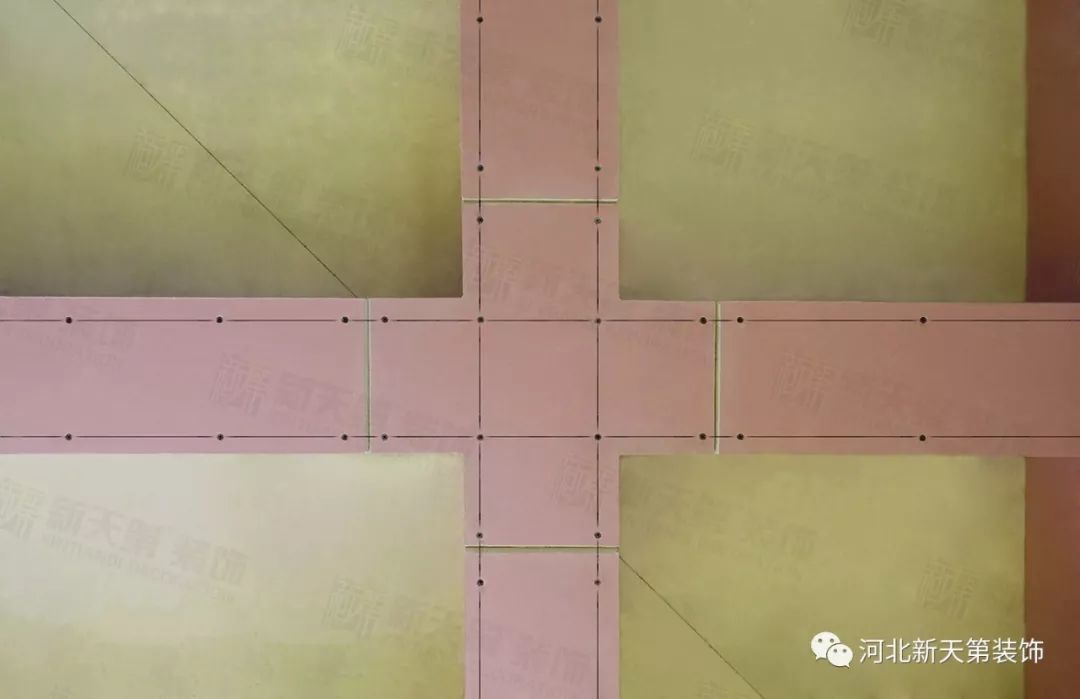

▲ 3、板面弹线,裁板完毕在板面进行弹线工艺,此工艺也是十分必要的,木工师傅能准确的将自动钉固定在龙骨上,确保每颗钉都能起到有效连接,才能起到稳定性;
4、上钉也有着细致的规范标准,禁止气钉固定,气钉会造成连接不牢,抓力不够,后期易变形、开裂,由于板体自身重量,粉刷后易出现下陷,钉眼凹状等质量问题,都会造成不稳定因素,所以我们有着严格的上钉标准;

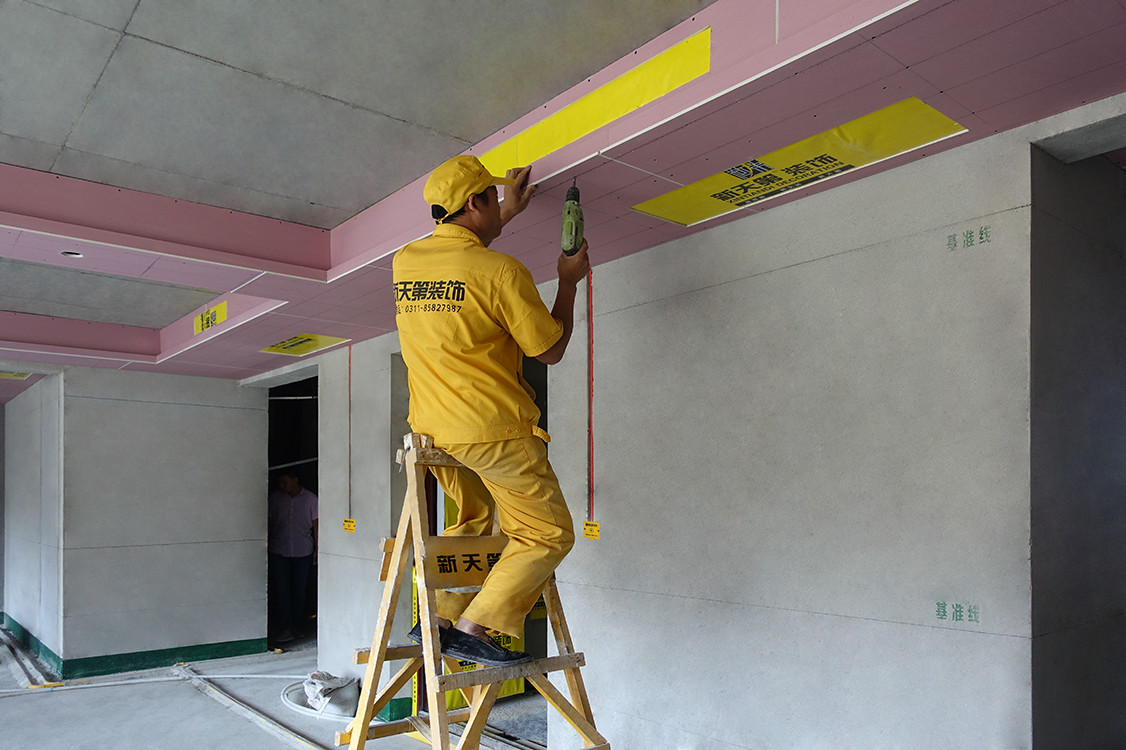

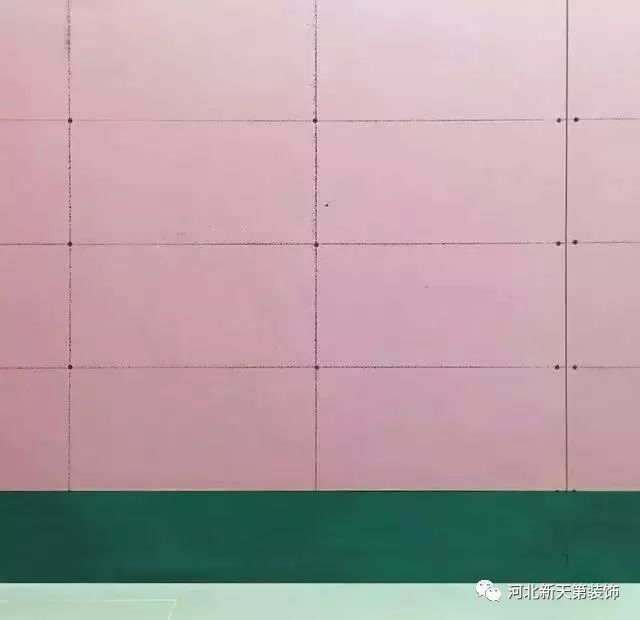

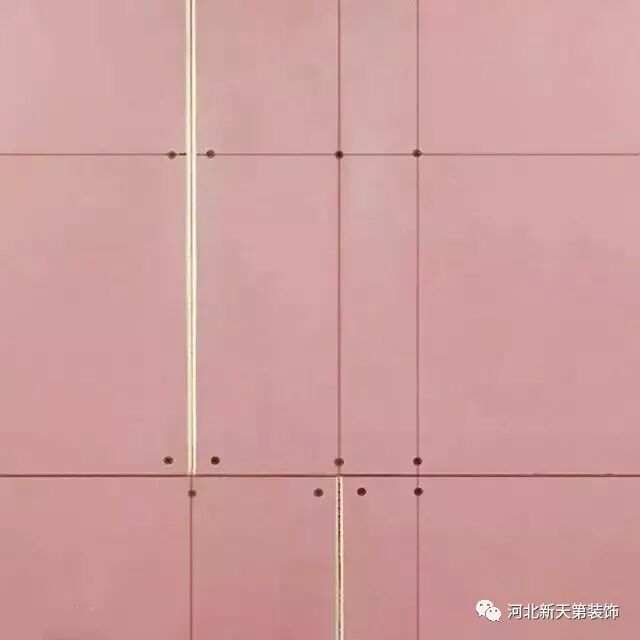

▲ 5、石膏板上钉:新天第装饰制定严格规范的上钉工艺标准,钉与钉间距≤20cm,全部采用防腐防锈可耐福配套自攻钉连接工艺,有效阻止石膏板后期易出现的一切质量问题。
四、规范标准的轻钢龙骨石膏板隔断制作工艺

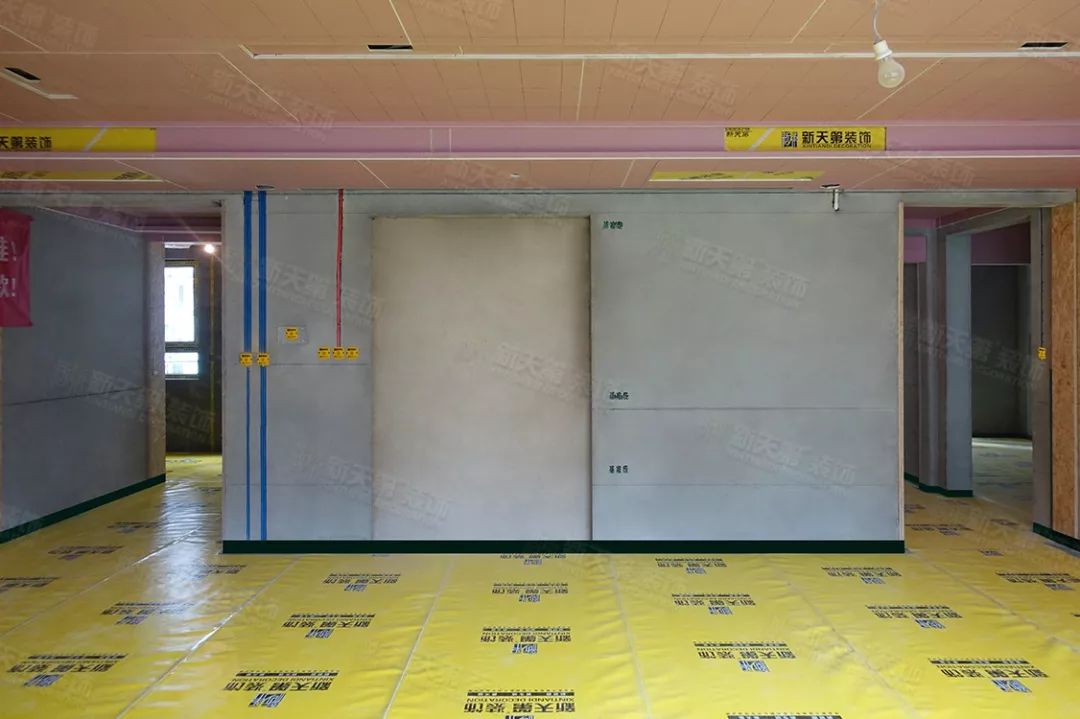

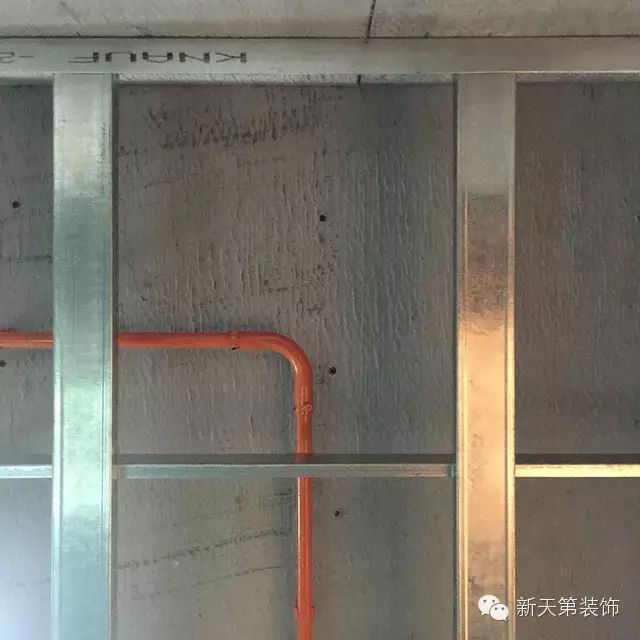

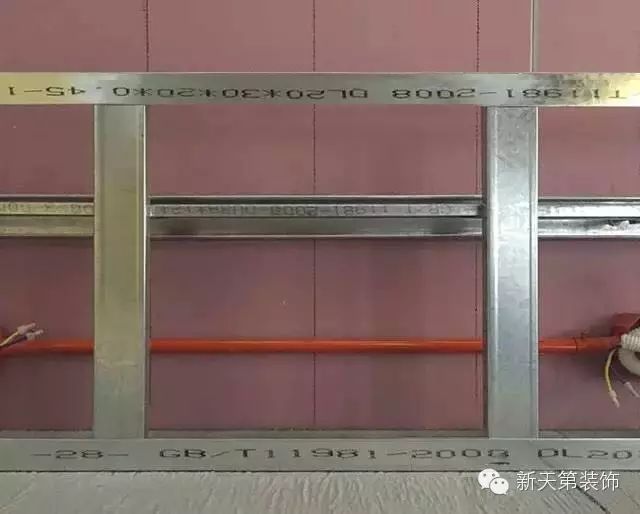

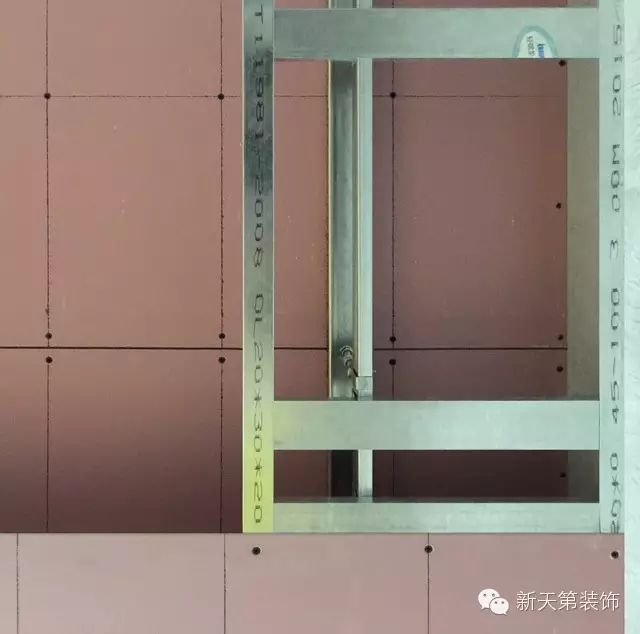

▲ 1、德国可耐福轻钢龙骨隔断制作工艺骨架采用75竖向龙骨,天、地龙骨及横穿、竖向间距40cm,采用拉铆枪连接,天、地龙骨采用金属膨胀栓固定连接;

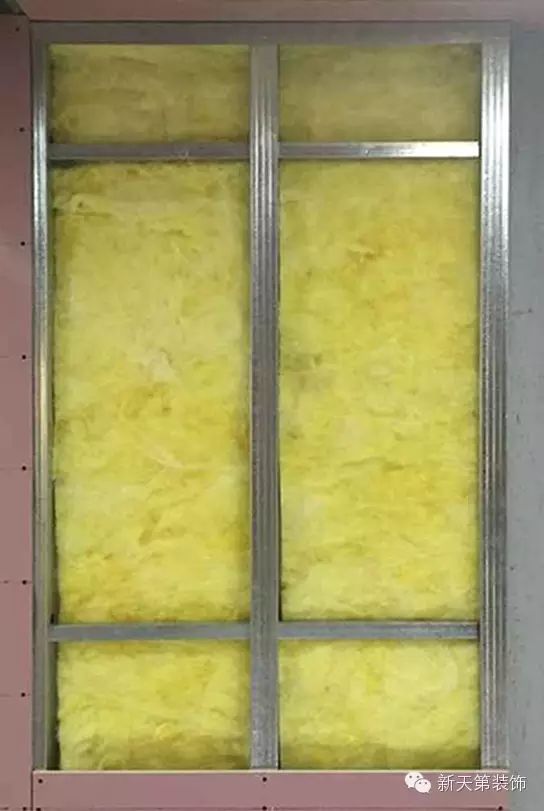

2、隔断内衬环保隔音棉工艺,通过防噪静音处理有效阻止各种噪音带来的困扰;
3、采用耐火石膏板进行封板倒角工艺,工艺同样采用自攻钉连接工艺及弹线上钉工艺标准;
▲ 4、隔断底部进行防潮处理工艺,涂刷防水涂料高度15cm,有效阻止后期因返潮造成的起皮、开裂等质量问题。
五、验收规范标准
1、吊顶主骨间距≤80cm
2、吊顶副骨间距≤40cm
3、边骨使用膨胀栓固定
4、吊杆及挂件安装连接牢固
5、石膏板板边倒角45度
6、弹线上钉,钉与钉间距≤20cm
7、石膏板板面无破损、划痕,整洁
8、垂直度≤2mm、平行度≤2mm、接缝高低差≤1.5mm
9、隔断竖向龙骨间距≤40cm
10、隔音棉填充均匀
11、天、地龙骨与竖龙骨拉铆钉连接
12、石膏板弹线上钉,钉距≤20cm,石膏板倒角45度
13、隔断石膏板底部涂刷防潮处理,高度15cm
14、施工完成面与设计图纸尺寸完全一致
15、材料必须为公司统配,主副骨及配件必须为可耐福系列产品
6AS+欧标新材料、新工艺展示——德国科洛森欧松板
科洛森欧松板是新天第装饰于2015年引进的欧标基层板材,是欧洲KRONO集团、德国爱格集团生产的,欧洲原装进口优质板材。取材于欧洲大陆未经污染的原始森林,用新鲜原木切割后作为基材,整个生产过程完全符合ISO9001国际质量管理认证体系;其成品色泽自然、明亮,手感光滑,均达到欧洲林业认证委员会(PEFC)的相关标准,甲醛释放限量标准符合欧洲E1级和国标E0级。同时,我们也可以提供符合世界最高环保标准F****级认证的科洛森OSB。

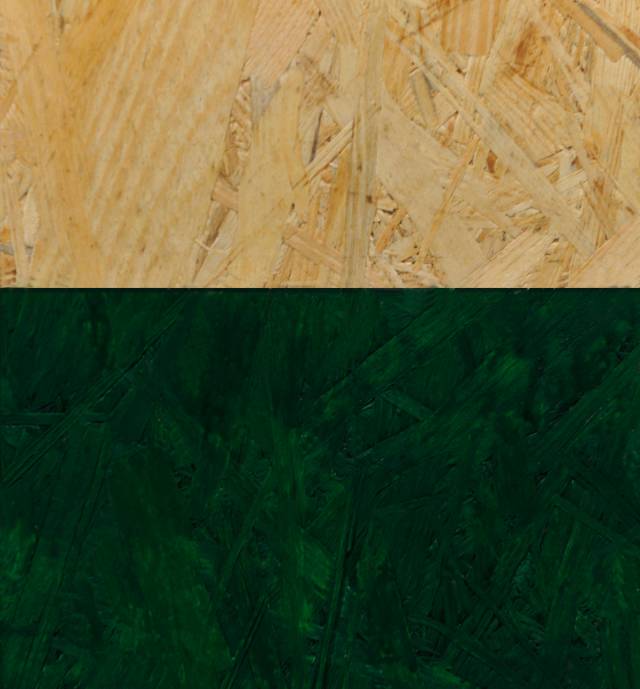

科洛森OSB是由结构细致、纤维纹理直的新鲜松树经过去皮,顺着木纹方向切成具有一定几何形状的刨片(通常为长40-120mm,宽5-20mm,厚0.40-0.60mm之间),干燥后施加合成树脂胶和防水剂,模拟天然木材的纤维排列方向,经定向铺装成板坯后,再经高温热压制成的一种多层人造结构板材。它的上下层面与芯层是对称的,表面刨花呈纵向排列,芯层呈横向排列,这种重叠垂直交错的结构使成品具有极高的机械性能和尺寸稳定性,能在长时间承重负荷的情况下,保持不变形。
一、欧松板造型基底工艺

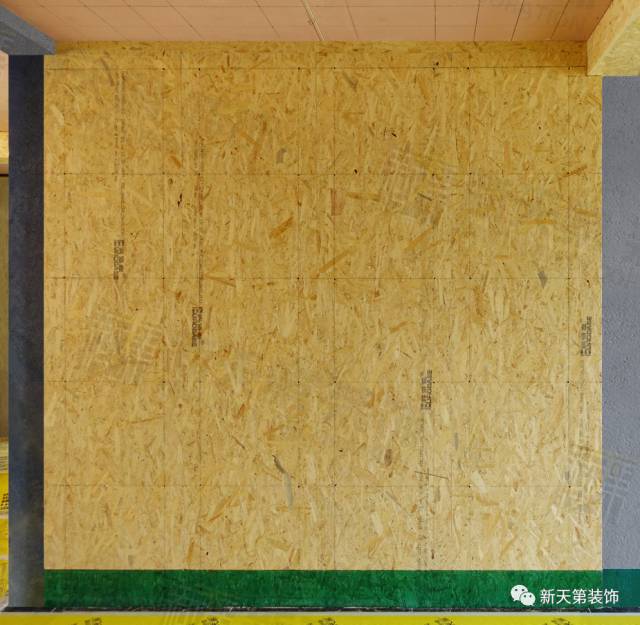

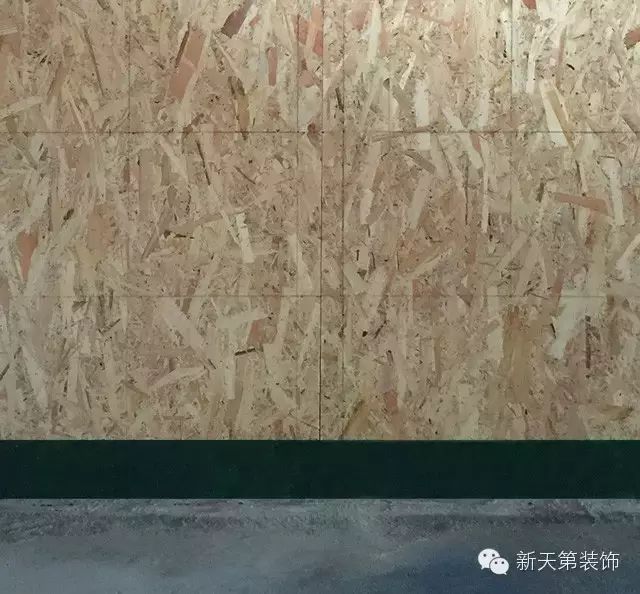

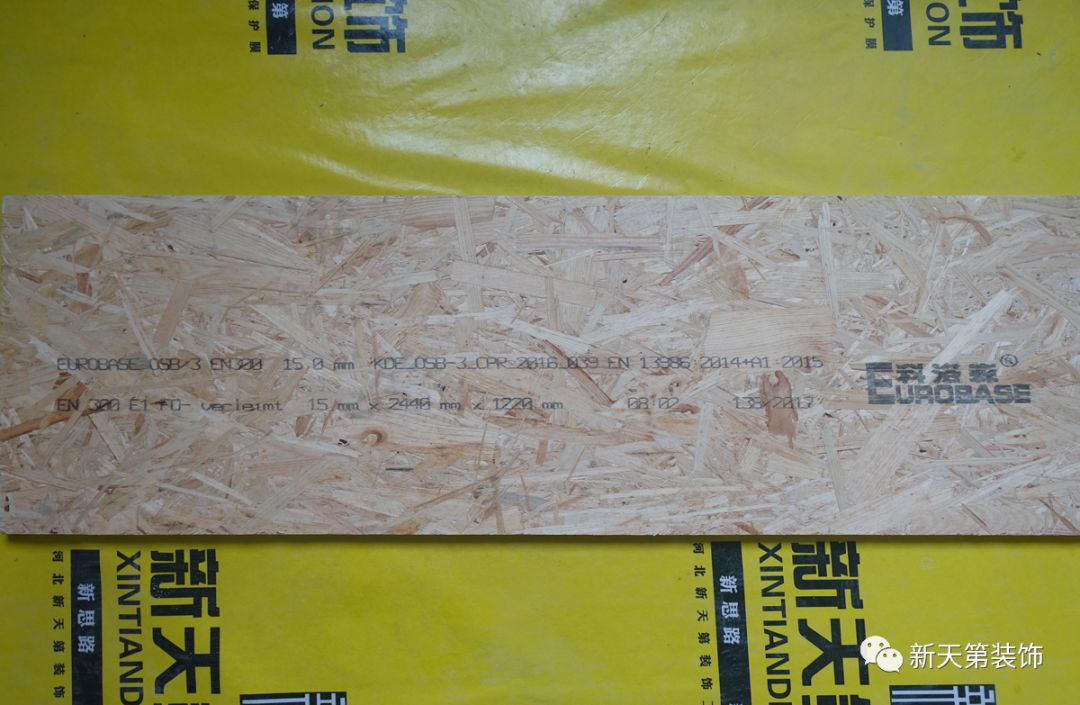

▲新天第选用B3级板材,不仅保留了该板材的传统优势,而且该级别板材特具防潮性能,甚至可直接用于户外使用,是不可多得优质基层板材。适用于柜体框架制作、外饰材(石材、瓷砖、不锈钢等)基底或者直接作为装饰板材使用。

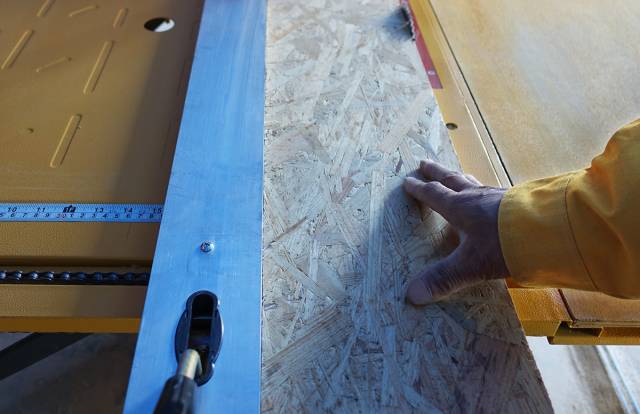

▲使用气钉及白乳胶(或其他胶类)连接,裁口规矩,不得缺角,掉边。
▲与墙体固定采用墙体打眼,木楔+铁钉(或自攻丝,胀塞)固定。
▲加固点间距20----30cm。

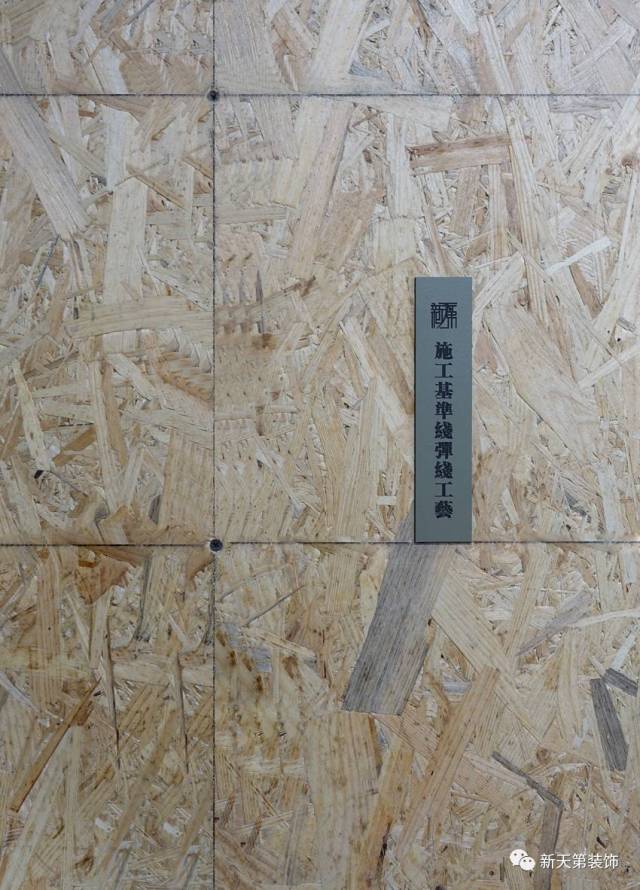

▲必须采用弹线上钉工艺。
▲与地面连接处应与地面间距不得低于2cm。

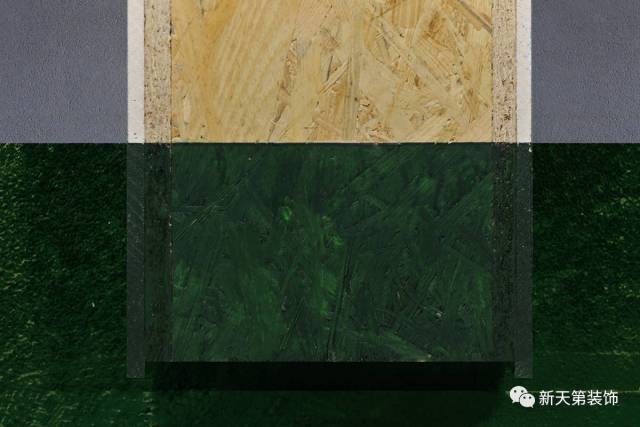

▲板材最底部上返15cm涂刷防水,防止后续施工产生污染。
二、验收标准
1、板面洁净无污染。
2、接口,裁口平滑无错峰。
3、板面整体平整度、垂直度正负小于2mm。
4、固定点间距符合工艺要求。
5、安装牢固。
6AS+欧标新材料、新工艺展示——自流平环保材料及工艺流程
我公司选用马来西亚绿点自流平找平工艺,绿点标准水泥自流平采用纯天然矿物材料、聚合物干粉和特种水泥精制而成,绿色环保,是一种高流动性、高塑性自流平地基材料。
工艺流程:

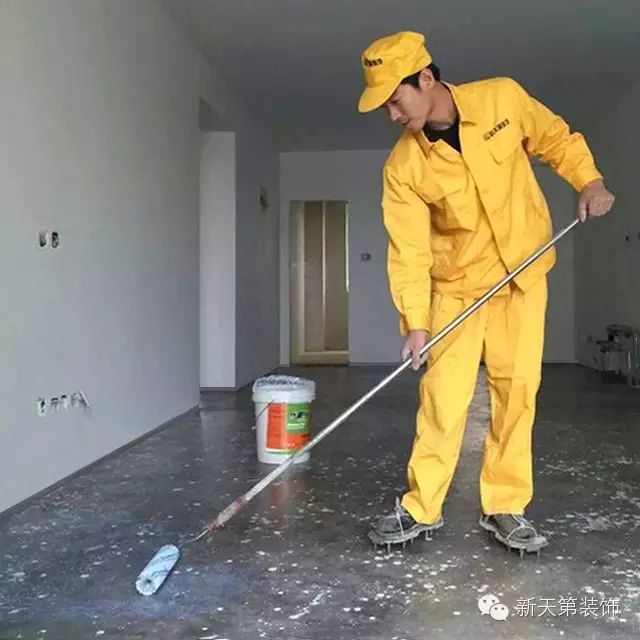

▲ 1、将水性环保洁面剂滚刷均匀,间隔两小时后再进行自流平滚刷;

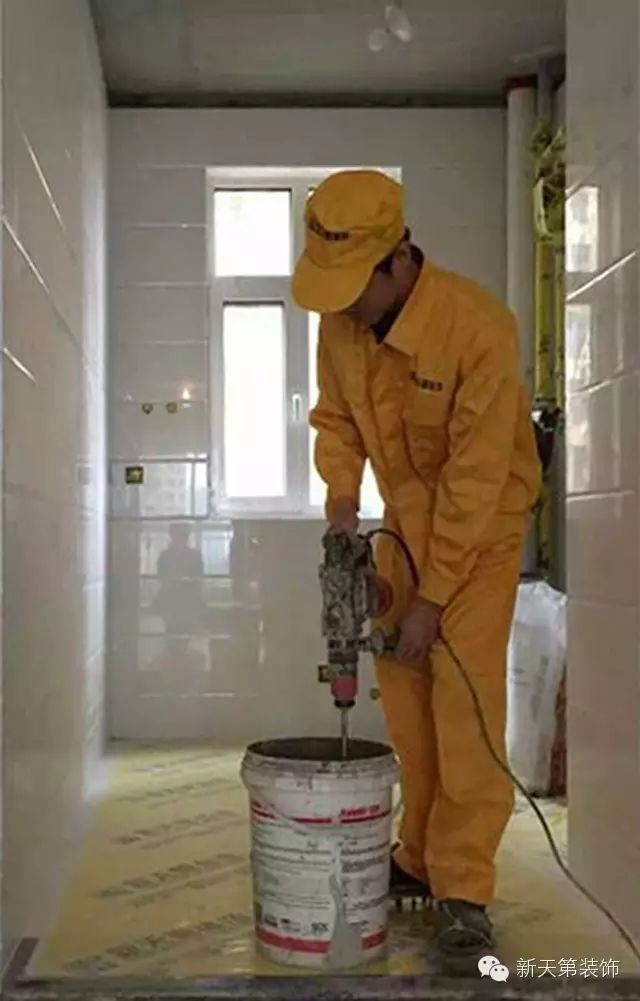

▲ 2、使用电动工具将材料搅拌均匀后进行滚刷;

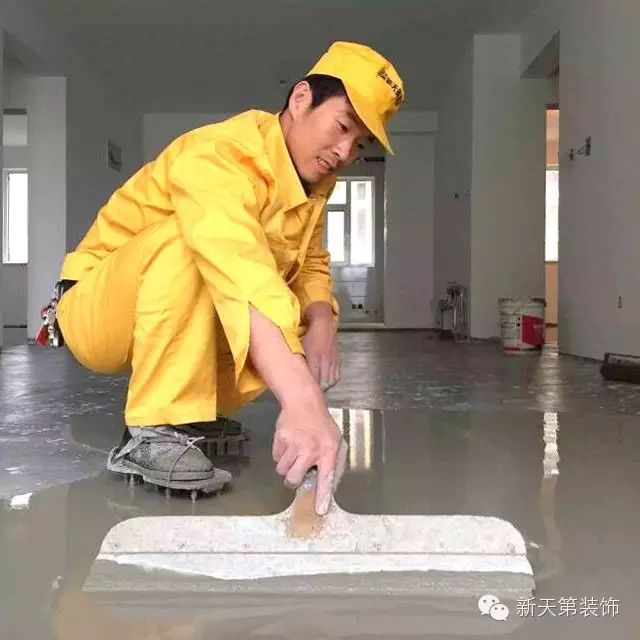

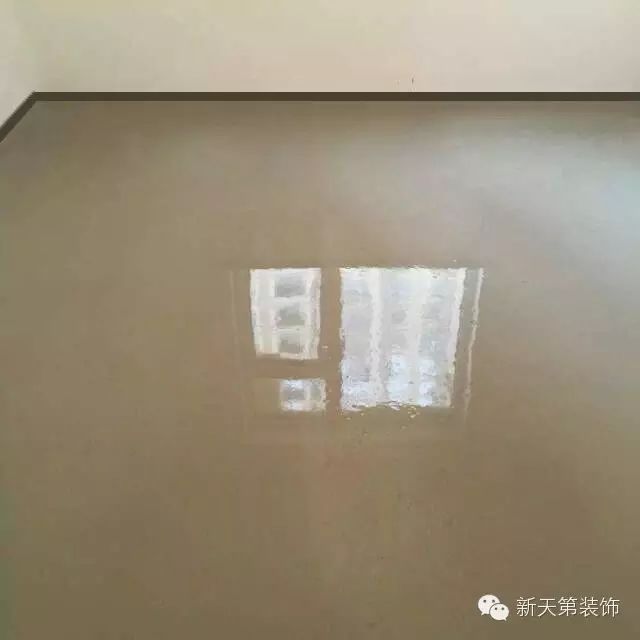

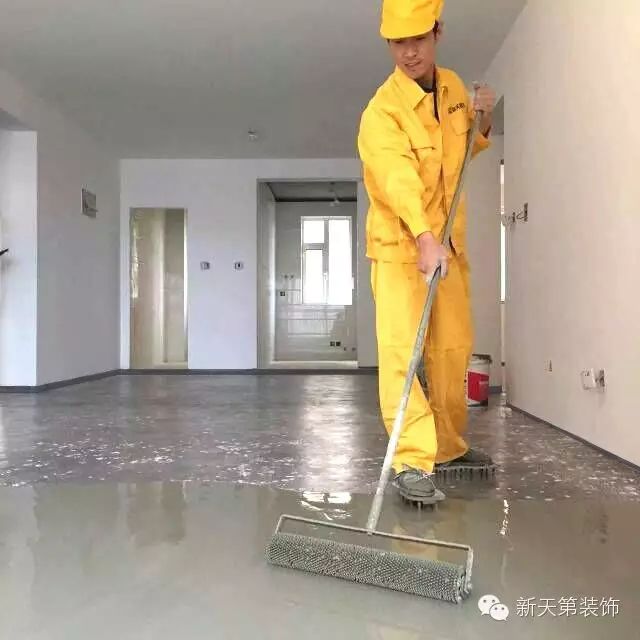

▲ 3、先使用刮板将自流平灰浆刮平摊匀,再用专用铁滚筒充分滚匀,然后等其自然流平;
▲ 4、自流平工艺为我公司2015年推出的多个欧标新工艺、新材料之一,此工艺可使水泥地面达到充分平整,也有效防止地面开裂,可大大提高木地板的使用寿命及美观效果。
6AS+欧标新材料、新工艺展示——薄贴砂浆工艺流程及规范标准
一、新天第装饰采用薄贴工艺的几大优势
优势一、材料优势
法国伟伯——薄贴砂浆在欧、美、日本等多个国家作为贴砖专用材料使用,原材料选用纯天然矿物骨料及植物纤维素等聚合物配制而成,无任何化工原料,环保无污染。
优势二、施工方便
采用纸袋包装,便于运输、搬运,现场占用空间小,施工时按照要求搅拌均匀即可使用。
优势三、粘结牢固
传统水泥铺贴工艺不能满足全瓷砖上墙使用要求。因全瓷砖吸水性低,使水泥浆和瓷砖不能有效粘结或粘结不实。而薄贴砂浆从原材料选择及配料有了更大改进,充分增加粘结力,有效阻止瓷砖脱落。
优势四、不空鼓、不翘曲
薄贴砂浆使用专用批刮砂浆工具,将砂浆均匀批刮在墙壁上,厚度5-8mm左右,然后将砖贴在砂浆上,使砖与墙体充分粘结,不会出现空鼓和翘曲。
优势五、节省空间
工人施工前对厨、卫墙体进行方正抹灰处理,使基底达到充分方正,然后进行铺贴,砂浆厚度仅5mm,而普通水泥砂浆的铺贴厚度在1.5-2cm左右,相比之下,增大了使用空间。
优势六、节省工时,质量强度一致
薄贴砂浆是将砂浆所有原材料通过机械按照比例聚合在一起,且强度能够达到完全一致。而手工配料需要人工在现场来回搅拌,人工搅拌水泥沙子不可能均匀一致。所以最终铺贴完的质量强度达不到一致。相比之下,薄贴工艺不但节省工时,而且质量强度确保稳定。
二、新天第装饰薄贴工艺流程
▲ 1、施工前先对各墙体平整度、垂直度使用专用检测工具进行检测;
▲ 2、对不符合垂直、平整度要求的墙体进行基层抹灰处理,使基层达到垂直、方正;
3、对墙体进行洁面剂滚刷,滚刷界面剂是对原墙体表面粉尘充分固化,增加砂浆与砖和墙体的粘结力;
4、预排砖程序,A、工人铺贴根据图纸设计要求先在墙体放施工铺贴大样线,根据线的精确尺寸进行预排砖,确保最终的完美效果。B、地砖预铺3-5平米,干铺不打灰浆,然后由工长或质检人员检查砖自身的平整度及缝是否均等,如发现尺差立即停止施工,这样不会给业主造成损失。

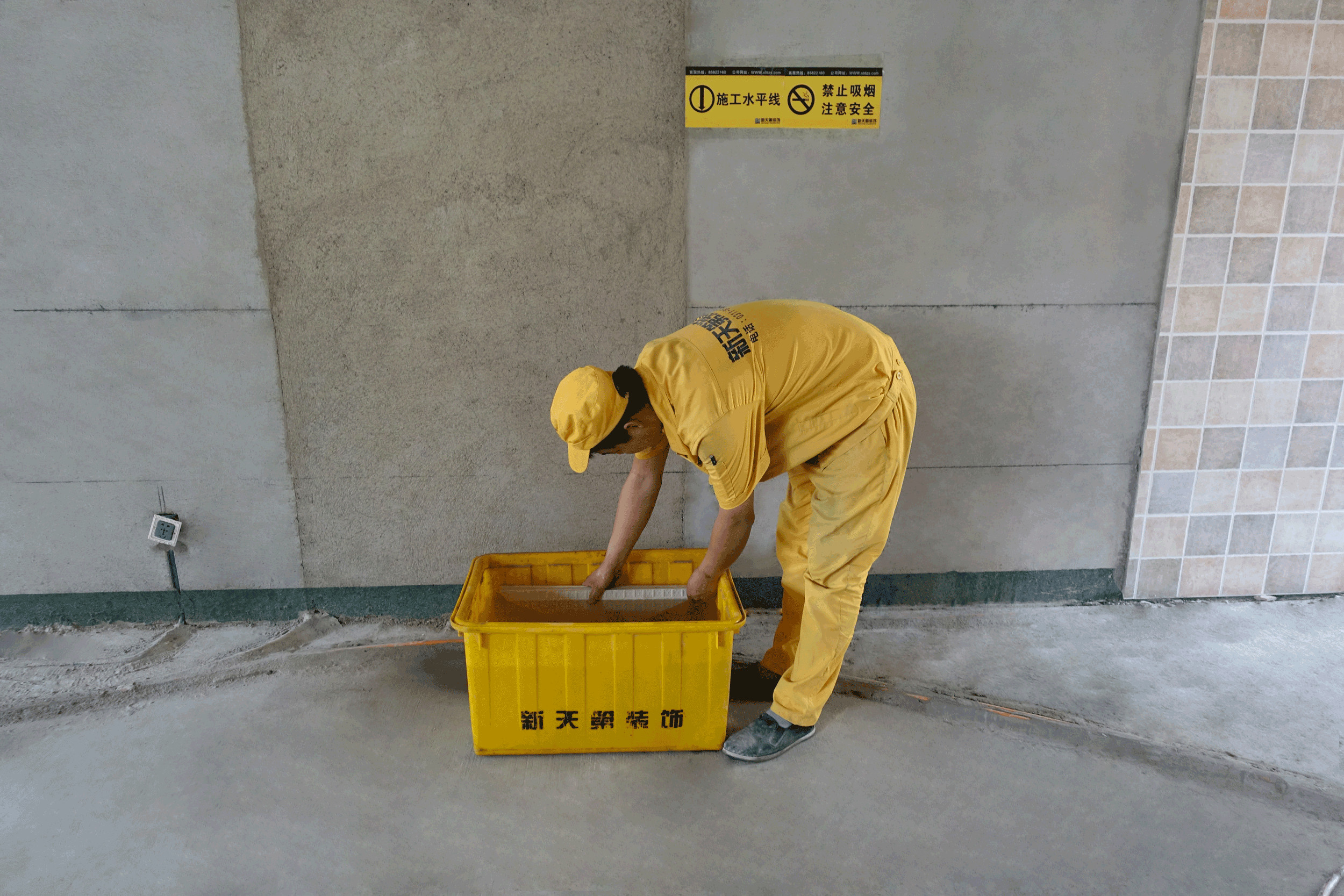

▲ 5、浸砖,根据不同瓷砖的密度进行不同时间的浸泡,如果砖体背面有粉面状的情况要用清洁球清理干净,否则会影响砂浆的粘结效果;
▲ 6、切割器具,使用无尘化推拉刀工具,确保切割面整齐、精准,减少施工现场的粉尘,既有利于工人自身健康,又减少施工现场二次污染。
▲ 7、铺贴时先将砂浆均匀批刮在墙体上,用齿刮刀来回刮抹平整,厚度在5mm左右。
三、工艺标准
1、搅拌砂浆至均匀,确保批刮砂浆饱满、无空鼓。
2、使用统一PVC缝卡,四面加卡,确保留缝均匀一致;
3、铺贴时若发现残损砖可套裁或用在边缘压角处合理使用,如发现色差或尺差过大及时逐级上报处理;
4、拼花图案符合设计要求,纹理一致,砖面四角平整,砖面无划痕、划伤、残缺、瑕疵等;
5、阳角碰角45度,拼缝严密,无崩瓷,地面砖与墙面砖达到方正、垂直;
6、冷、热水嘴内丝弯头高度与砖面相平,开孔器打孔,确保后期安装管件时达到完美效果;
7、卫生间地漏处下水管周边用灰浆抹平,避免造成地面底层积水;

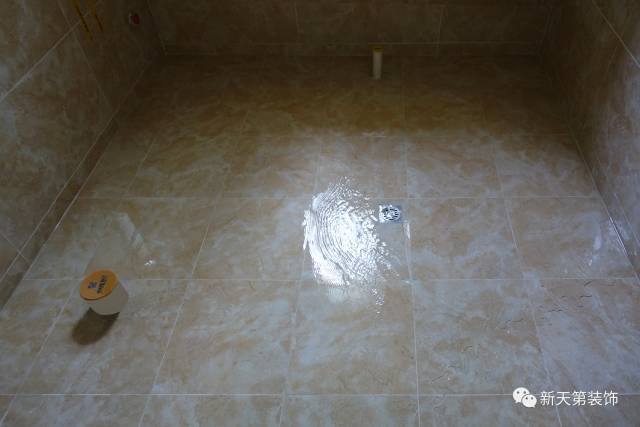

8、卫生间地漏处放坡合理,确保流水顺畅,无积水。坡度应按相应比例即1:1,一米长度放坡一厘米左右。具体情况因房间结构而定。
四、新天第装饰6AS+欧标验收标准
1、施工完毕应在2天后待地面水泥充分凝固养护好再进行验收检测,这样不会影响铺贴质量;
2、对墙、地砖进行空鼓检测;
3、对阴阳角方正度进行检测;
4、对墙、地砖垂直度进行检测;
5、对墙、地砖平整度进行检测;
6、对水嘴与墙面的平行度进行检测;
7、对砖面拼花进行检测;
8、对瓷砖碰角进行检测;
9、对瓷砖勾缝的饱满度进行检测;
10、对卫生间放坡是否流水顺畅,坡度是否合理进行检测。
新天第装饰欧标验收标准完全优于国标标准垂直度3mm、平行度2mm的标准。
